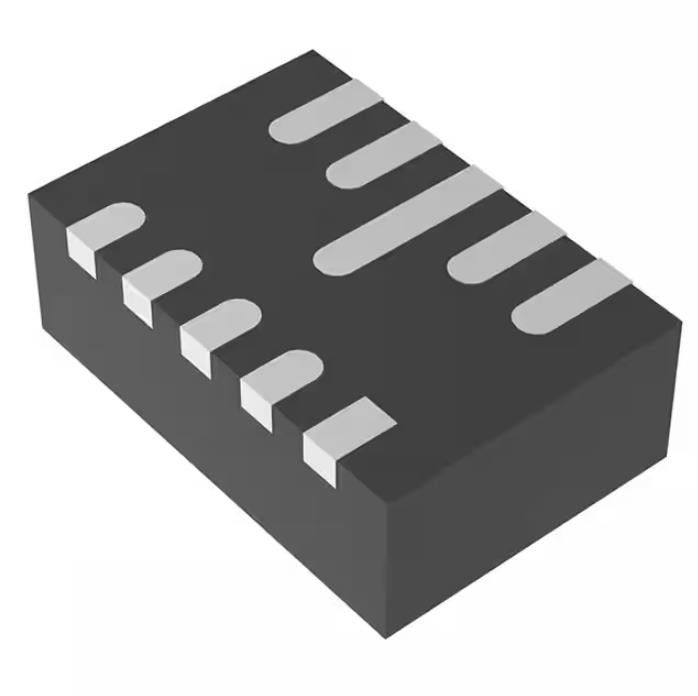

TPS63802DLAR onderdompelingsic Contactdozenic Energiebeheer 296-Tps63802dlardkr-Nd
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS63802DLAR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal Output: | 1 | Ingevoerd voltage - (Min): | 1.3V |
|---|---|---|---|
| Ingevoerd voltage - (Maximum): | 5.5V | Voltage - (Min/Vaste) Output: | 1.8V |
| Voltage - (Maximum) Output: | 5.2V | Huidig - Output: | 2A |
| Frequentie - Omschakeling: | 2.1MHz | Synchrone Gelijkrichter: | Ja |
Productomschrijving
TPS63802DLAR onderdompelingsic Contactdozenic Energiebeheer 296-Tps63802dlardkr-Nd
Bok-verhoging Omschakelingsregelgever IC Positieve Regelbare 1.8V 1 Output 2A 10-VFDFN
Specificaties van TPS63802DLAR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Energiebeheer (PMIC) | |
| Voltageregelgevers - de Omschakelingsregelgevers van gelijkstroom gelijkstroom | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Digi-Reel® | |
| Productstatus | Actief |
| Functie | Voer/Stap - neer op |
| Outputconfiguratie | Positief |
| Topologie | Bok-verhoging |
| Outputtype | Regelbaar |
| Aantal Output | 1 |
| Ingevoerd voltage - (Min) | 1.3V |
| Ingevoerd voltage - (Maximum) | 5.5V |
| Voltage - (Min/Vaste) Output | 1.8V |
| Voltage - (Maximum) Output | 5.2V |
| Huidig - Output | 2A |
| Frequentie - Omschakeling | 2.1MHz |
| Synchrone Gelijkrichter | Ja |
| Werkende Temperatuur | -40°C ~ 125°C (TJ) |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 10-VFDFN |
| Het Pakket van het leveranciersapparaat | 10-vson-u (3x2) |
| Het Aantal van het basisproduct | TPS63802 |
Eigenschappen van TPS63802DLAR
• De waaier van het inputvoltage: 1.3V aan 5.5 V
– Het voltage van de apparateninput >1.8 V voor opstarten
• De waaier van het outputvoltage: 1.8 V aan 5,2 (regelbare) V
• 2-forVI≥ 2,3 V van de outputstroom, VO = 3,3 V
• Hoog rendement over de waaier van de theentirelading
– de operatingquiescent stroom van 11-µA
– Macht - sparen wijze andmode forforced de selectie PWM-Wijze
• Piekstroom bok-boostmode-bok architectuur
– Bepaald transitionpoints tussen bok, buckboost, en boostoperationwijzen
– Voorwaartse en reversecurrent verrichting
– Opstarten in pre-pre-biased output
• Veiligheid en robustoperationeigenschappen
– Geïntegreerde zachte start
– Overtemperature--andovervoltage-bescherming
– De ware sluitings functionwith lading maakt los
– Voorwaartse en backwardcurrent grens
• Kleine oplossingsgrootte of21.5 mm2
– Uiterst klein SON/DFN-pakket (gelijkend op QFN)
– Kleine 0.47-µH-inductor
– De werken met een 22-µFminimum-outputcondensator
• Creeer een douane die TPS63802 met WEBENCH® PowerDesigner designusing
– Het voltage van de apparateninput >1.8 V voor opstarten
• De waaier van het outputvoltage: 1.8 V aan 5,2 (regelbare) V
• 2-forVI≥ 2,3 V van de outputstroom, VO = 3,3 V
• Hoog rendement over de waaier van de theentirelading
– de operatingquiescent stroom van 11-µA
– Macht - sparen wijze andmode forforced de selectie PWM-Wijze
• Piekstroom bok-boostmode-bok architectuur
– Bepaald transitionpoints tussen bok, buckboost, en boostoperationwijzen
– Voorwaartse en reversecurrent verrichting
– Opstarten in pre-pre-biased output
• Veiligheid en robustoperationeigenschappen
– Geïntegreerde zachte start
– Overtemperature--andovervoltage-bescherming
– De ware sluitings functionwith lading maakt los
– Voorwaartse en backwardcurrent grens
• Kleine oplossingsgrootte of21.5 mm2
– Uiterst klein SON/DFN-pakket (gelijkend op QFN)
– Kleine 0.47-µH-inductor
– De werken met een 22-µFminimum-outputcondensator
• Creeer een douane die TPS63802 met WEBENCH® PowerDesigner designusing
Toepassingen van TPS63802DLAR
• Systeem pre-regelgever (het volgen en telematica, draagbare POS, huisautomatisering, IP netwerkcamera)
• Punt-van-lading regelgeving (getelegrafeerde sensor, haven/kabeladapter en dongle, elektronisch slim slot, IoT)
• Batterij hulplevering (elektriciteitsmeter, gegevensconcentrator, de meter van de machtskwaliteit)
• Thermo-elektrische apparatenlevering (TEC, optische modules)
• De stabilisator en de convertor van het algemeen doelvoltage
• Punt-van-lading regelgeving (getelegrafeerde sensor, haven/kabeladapter en dongle, elektronisch slim slot, IoT)
• Batterij hulplevering (elektriciteitsmeter, gegevensconcentrator, de meter van de machtskwaliteit)
• Thermo-elektrische apparatenlevering (TEC, optische modules)
• De stabilisator en de convertor van het algemeen doelvoltage
Milieu & de Uitvoerclassificaties van TPS63802DLAR
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 1 (Onbeperkt) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
