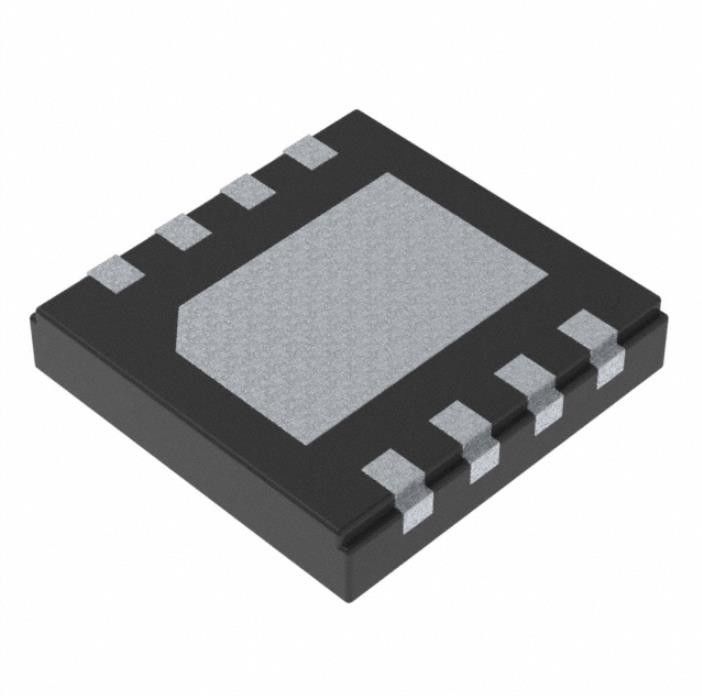

TVs-het Energiebeheer ICs LM5180NGUR van IC van de Diodesmd Flyback Regelgever
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM5180NGUR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Functie: | Voer/Stap - neer op |
|---|---|---|---|
| Outputconfiguratie: | Positief en Negatief | Topologie: | flyback |
| Outputtype: | regelbaar | Aantal Output: | 1 |
| Ingevoerd voltage - (Min): | 4.5V | Ingevoerd voltage - (Maximum): | 65V |
| Hoog licht: | De Regelgever IC van SMD Flyback,TVs-de Regelgever IC van Diodeflyback,LM5180NGUR |
||
Productomschrijving
LM5180NGUR TVs-het Energiebeheer 296-Lm5180ngurtr-Nd van Diodesmd Ic
Van de Flybackomschakeling Positief en Negatief Regelbaar 1.21V 1 de Output 8-WDFN Blootgesteld Stootkussen van de Regelgeversic
Specificaties van LM5180NGUR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Energiebeheer (PMIC) | |
| Voltageregelgevers - de Omschakelingsregelgevers van gelijkstroom gelijkstroom | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Digi-Reel® | |
| Productstatus | Actief |
| Functie | Voer/Stap - neer op |
| Outputconfiguratie | Positief en Negatief |
| Topologie | Flyback |
| Outputtype | Regelbaar |
| Aantal Output | 1 |
| Ingevoerd voltage - (Min) | 4.5V |
| Ingevoerd voltage - (Maximum) | 65V |
| Voltage - (Min/Vaste) Output | 1.21V |
| Voltage - (Maximum) Output | 42V |
| Huidig - Output | - |
| Frequentie - Omschakeling | 10kHz ~ 350kHz |
| Synchrone Gelijkrichter | Nr |
| Werkende Temperatuur | -40°C ~ 150°C (TJ) |
| Opzettend Type | De oppervlakte zet, Bevochtigbare Flank op |
| Pakket/Geval | 8-WDFN Blootgesteld Stootkussen |
| Het Pakket van het leveranciersapparaat | 8-WSON (4x4) |
| Het Aantal van het basisproduct | LM5180 |
EIGENSCHAPPEN van LM5180NGUR
• Ontworpen voor betrouwbare en ruwe toepassingen
– De brede waaier van het inputvoltage van 4,5 V aan 65 V met verrichting neer aan 3,5 V na opstarten
– Robuuste oplossing die met slechts één component de isolatiebarrière kruisen
– 1,5% totale productieregelgeving nauwkeurigheid
– Facultatieve VOUT-temperatuurcompensatie
– 6 Mej. interne of programmeerbare zachte start
– Ingevoerde UVLO en thermische sluitingsbescherming
– Van de hik-wijze de bescherming te sterke intensiteitfout
– – 40°C aan +150°C-de waaier van de verbindingstemperatuur
• De integratie drukt oplossingsgrootte en kosten
– Geïntegreerd 100-v, 0,4-Ω machtsmosfet
– Geen optokoppeling of transformator het hulp winden vereist voor VOUT-regelgeving
– Interne lijncompensatie
• Hoog rendementpsr flyback verrichting
– Quasi-resonerend MOSFET product in BCM
– Lage input rustige stroom
– Externe bias optie voor betere efficiency
– Enige en multi-output implementaties
• Ultra-low geleide en uitgestraalde EMI handtekeningen
– De zachte omschakeling vermijdt diode omgekeerde terugwinning
– Geoptimaliseerd voor de vereisten van CISPR 32 EMI
• Creeer een ontwerp van de douaneregelgever gebruikend WEBENCH® Machtsontwerper
Toepassingen van LM5180NGUR
• Geïsoleerde gebiedszenders en gebiedsactuators
• Multi-output sporen voor analoge inputmodules
• Motoraandrijving: IGBT en sic de levering van de poortaandrijving
• De systemen van de de bouwautomatisering HVAC
• Geïsoleerde bias levering
Milieu & de Uitvoerclassificaties van LM5180NGUR
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 2 (1 Jaar) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Wilt u meer details over dit product weten
