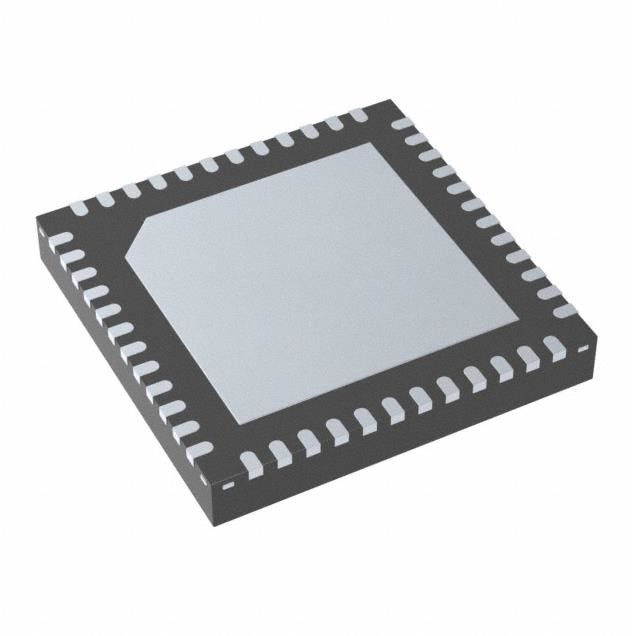

LMK05318RGZR kloksynchroniseur en Jitter Schoner IC 800MHz 2 48-VFQFN
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | LMK05318RGZR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3work dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal Kringen: | 2 | Ingevoerde verhouding -: Output: | 2:8 |
|---|---|---|---|
| Werkende temperatuur: | -40°C ~ 85°C | Maximum frequentie -: | 800MHz |
| Voltage - Levering: | 1.71V ~ 1.89V, 3.135V ~ 3.465V | Pakket/Geval: | 22-VFQFN |
| Het Pakket van het leveranciersapparaat: | 48-VQFN (7x7) | Opzettend Type: | De oppervlakte zet op |
| Markeren: | LMK05318RGZR,Kloksynchroniseur Jitter Schoner IC,800MHz LMK05318RGZR |
||
Productomschrijving
LMK05318RGZR Ultra-Low Jitter-Klok van de Netwerksynchroniseur met Twee Frequentiesdomeinen
LMK05318RGZR kloksynchroniseur en Jitter Schoner IC 800MHz 2 48-VFQFN
Eigenschappen van LMK05318RGZR
Één Digitale Phase-Locked Lijn (DPLL) met:
– Hitless-Omschakeling: ±50-ps Fasetijdelijke werkkracht
– Programmeerbare Lijnbandbreedte met Fastlock
– Norm-volgzame Synchronisatie en
Overblijfsel die een Goedkope TCXO/OCXO gebruiken
• Twee Analoge Phase-Locked Lijnen (APLLs) met
Industrie-leidende Jitter-Prestaties:
– 50 fs RMS Jitter bij 312,5 Mhz (APLL1)
– 125 fs RMS Jitter bij 155,52 Mhz (APLL2)
• Twee Input van de Verwijzingsklok
– Prioriteit-gebaseerde Inputselectie
– Digitaal Overblijfsel op Verlies van Verwijzing
• Acht Klokoutput met Programmeerbare Bestuurders
– Tot Zes Verschillende Outputfrequenties
– AC-LVDS, AC-CML, AC-LVPECL, HCSL, EN
1,8-v LVCMOS-Outputformaten
• EEPROM/ROM voor Douaneklokken op macht-omhoog
• Flexibele Configuratieopties
– 1 Herz (1 PPS) aan 800 Mhz op Input en Output
– Ingevoerde XO/TCXO/OCXO: 10 tot 100 Mhz
– DCO-Wijze: < 0="">
Klokleiding (de Slaaf van IEEE 1588 PTP)
– Geavanceerde Klok Controle en Status
– I
2C of SPI-Interface
• PSNR: – dBc 83 (Lawaai 50 -50-mVpp op Levering 3,3-v)
• 3,3-v Levering met Output 1,8-v, 2,5-v, of 3,3-v
• Industriële Temperatuurwaaier: – 40°C aan +85°C
Productkenmerken van LMK05318RGZR
| Type | Beschrijving |
|---|---|
| Pakage | band en spoel |
|
Productstatus
|
Actief
|
|
Type
|
Kloksynchroniseur en Jitter-Reinigingsmachine
|
|
PLL
|
Ja met Omleiding
|
|
Input
|
Klok, LVCMOS
|
|
Output
|
CML, HCSL, LVCMOS, LVDS, LVPECL
|
|
Aantal Kringen
|
2
|
|
Ingevoerde verhouding -: Output
|
2:8
|
|
Ingevoerd verschil -: Output
|
Ja/ja
|
|
Maximum frequentie -
|
800MHz
|
|
Verdeler/Multiplicator
|
Ja/ja
|
|
Voltage - Levering
|
1.71V ~ 1.89V, 3.135V ~ 3.465V
|
|
Werkende Temperatuur
|
-40°C ~ 85°C
|
|
Opzettend Type
|
De oppervlakte zet op
|
|
Pakket/Geval
|
48-VFQFN Blootgesteld Stootkussen
|
|
Het Pakket van het leveranciersapparaat
|
48-VQFN (7x7)
|
|
Het Aantal van het basisproduct
|
LMK05318
|
| ATTRIBUTEN | BESCHRIJVING |
|---|---|
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Beschrijving van LMK05318RGZR
LMK05318 is een krachtig de klokapparaat van de netwerksynchroniseur dat jitter het schoonmaken, klokgeneratie, geavanceerde klok controle, en superieure hitless omschakelingsprestaties verstrekt om aan de strenge timingsvereisten van communicatie-infrastructuur en industriële toepassingen te voldoen. De ultralow jitter en hoge verwerping van het voedinglawaai (PSNR) van het apparaat kunnen beetjefoutenpercentages (BER) in hoge snelheids periodieke verbindingen verminderen.
