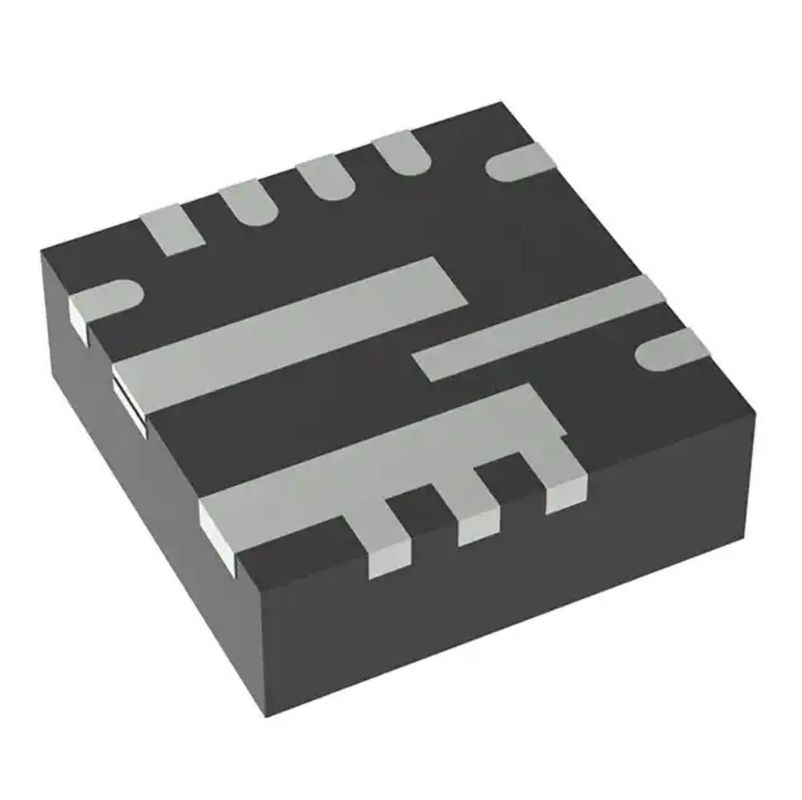

van de Onderdompelingsic van 500kHz 6A de Contactdoosenergiebeheer ICs TPS56637RPAR
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS56637RPAR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Huidig - Output: | 6A | Frequentie - Omschakeling: | 500kHz |
|---|---|---|---|
| Synchrone Gelijkrichter: | Ja | Werkende temperatuur: | -40°C ~ 150°C (TJ) |
| Opzettend Type: | De oppervlakte zet op | Pakket/Geval: | 10-PowerVFQFN |
| Het Pakket van het leveranciersapparaat: | 10-vqfn-u (3x3) | Het Aantal van het basisproduct: | TPS56637 |
| Hoog licht: | de Contactdoos van de Onderdompelingsic van 500kHz 6A,500kHz energiebeheer ICs,TPS56637RPAR |
||
Productomschrijving
TPS56637RPAR Dip Ic Sockets Ic Energiebeheer 296-Tps56637rpardkr-Nd
Buck Schakelregelaar IC Positief Instelbaar 0,6V 1 Uitgang 6A 10-PowerVFQFN
Specificaties van TPS56637RPAR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregelaars - DC DC schakelende regelaars | |
| Mfr | Texas Instrumenten |
| Serie | - |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Functie | Aftreden |
| Uitgangsconfiguratie | Positief |
| Topologie | Bok |
| Uitgangstype | Verstelbaar |
| Aantal uitgangen | 1 |
| Spanning - ingang (min.) | 4,5 V |
| Spanning - ingang (max.) | 28V |
| Spanning - Uitgang (Min/Vast) | 0.6V |
| Spanning - Uitgang (Max) | 13V |
| Huidige uitgang | 6A |
| Frequentie - Schakelen | 500 kHz |
| Synchrone gelijkrichter | Ja |
| Bedrijfstemperatuur | -40°C ~ 150°C (TJ) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 10-PowerVFQFN |
| Toestelpakket leverancier | 10-VQFN-HR (3x3) |
| Basisproductnummer | TPS56637 |
Kenmerken vanTPS56637RPAR
• 4,5 V tot 28 V ingangsspanningsbereik
• Uitgangsspanningsbereik van 0,6 V tot 13 V
• 6-A maximale continue uitgangsstroom
• Geïntegreerde MOSFET's van 26 mΩ en 12 mΩ
• 0,6 V ±1% referentiespanning
• D-CAP3™-besturingsmodus voor snelle overgangenantwoord
• Eco-mode™ en FCCM (geforceerd continugeleidingsmodus) selecteerbaar voor lichte belastingbediening via MODE pin
• Interne zachte start van 2 ms
• Ingebouwde uitvoerontladingsfunctie
• Schakelfrequentie van 500 kHz
• Power good-indicator om de uitgangsspanning te bewaken
• Cyclus voor cyclus over stroomlimiet
• Niet-vergrendelde beveiligingen voor UV, OV, OT enUVLO
• -40°C tot +150°C bedrijfsaansluitingtemperatuur
• Kleine 10-pins 3,0 mm × 3,0 mm HotRod™ QFNPakket
• Beschikbaar in WEBENCH® Power Designer vooraangepaste ontwerpen maken
toepassingenvanTPS56637RPAR
• Enterprise-systemen: multifunctionele printers,opslag
• Persoonlijke elektronica: tv's, luidsprekers, set-topdoos,draagbare elektronica
• Industriële toepassingen: elektronisch punt vanverkoop,fabrieksautomatisering en -besturing, motoraandrijvingen
• Algemene doeleinden voor 12-V, 19-V, 24-V stroombuslevering
Milieu- en exportclassificaties vanTPS56637RPAR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
