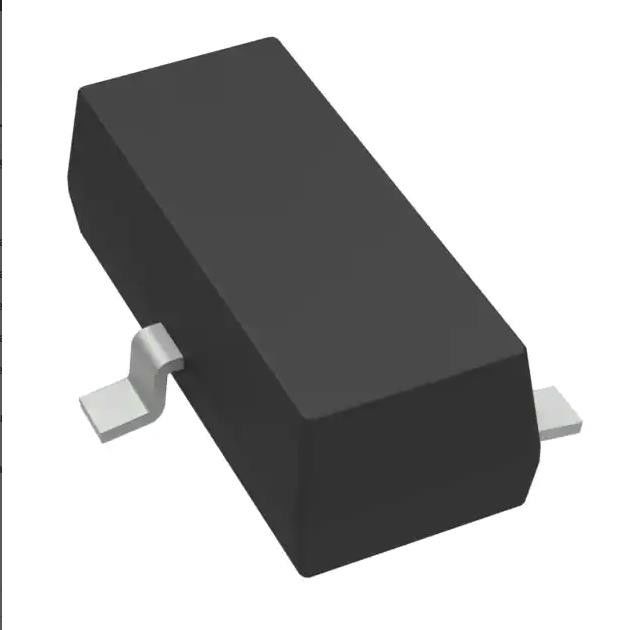

Sot23-3 70mA-het Energiebeheer van de Verwijzingsic TLVH431AIDBZR van het Shuntvoltage
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TLVH431AIDBZR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Verwijzingstype: | Shunt |
|---|---|---|---|
| Outputtype: | regelbaar | Voltage - (Min/Vaste) Output: | 1.24V |
| Voltage - (Maximum) Output: | 18 V | Huidig - Output: | 70 mA |
| Tolerantie: | ±1%“ | Huidig - Kathode: | 100 µA |
| Hoog licht: | SOT23-3 Shuntspanningsreferentie-IC,70mA Shuntspanningsreferentie-IC,TLVH431AIDBZR |
||
Productomschrijving
TLVH431AIDBZR IC VREF SHUNT ADJ 1% SOT23-3 Energiebeheer 70 mA
Shuntspanningsreferentie IC Instelbaar 1,24V 18 VV ±1% 70 mA SOT-23-3
Specificaties vanTLVH431AIDBZR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsreferentie | |
| Mfr | Texas Instrumenten |
| Serie | - |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| product status | Actief |
| Referentietype | Shunt |
| Uitgangstype | Verstelbaar |
| Spanning - Uitgang (Min/Vast) | 1.24V |
| Spanning - Uitgang (Max) | 18 V |
| Huidige uitgang | 70mA |
| Tolerantie | ±1% |
| Temperatuurcoëfficiënt | - |
| Ruis - 0,1 Hz tot 10 Hz | - |
| Ruis - 10 Hz tot 10 kHz | - |
| Spanning - ingang | - |
| Huidige voorraad | - |
| Stroom - kathode | 100 µA |
| Bedrijfstemperatuur | -40°C ~ 85°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | TO-236-3, SC-59, SOT-23-3 |
| Toestelpakket leverancier | SOT-23-3 |
| Basisproductnummer | TLVH431 |
Kenmerken vanTLVH431AIDBZR
toepassingenvanTLVH431AIDBZR
• Instelbare spanningsreferentie voor dataconverters
• Regeling secundaire zijde in flyback-SMPS'en
• Zenervervanging met lage lekstroom
• Spanningsbewaking voor stroomrails
• Comparator met geïntegreerde referentie
Milieu- en exportclassificatiesonsvanTLVH431AIDBZR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
1 Functies
1• Vaste uitgangsspanningen van 2,048 V, 2,5 V, 3 V,
4,096 V, 5 V, 8,192 V en 10 V
• Strakke uitgangstoleranties en lage temperaturen
Coëfficiënt
– Max 0,1%, 100 ppm/°C – A-klasse
– Max 0,2%, 100 ppm/°C – B-klasse
– Max 0,5%, 100 ppm/°C – C-klasse
– Max 1,0%, 150 ppm/°C – D-klasse
• Laag uitgangsgeluid: 35 μVRMS Typ
• Breed werkend stroombereik: 45 μEen type tot 15
mA
• Stabiel met alle capacitieve belastingen;Geen uitvoer
Condensator vereist
• Beschikbaar in uitgebreid temperatuurbereik: -40°C
tot 125°C
