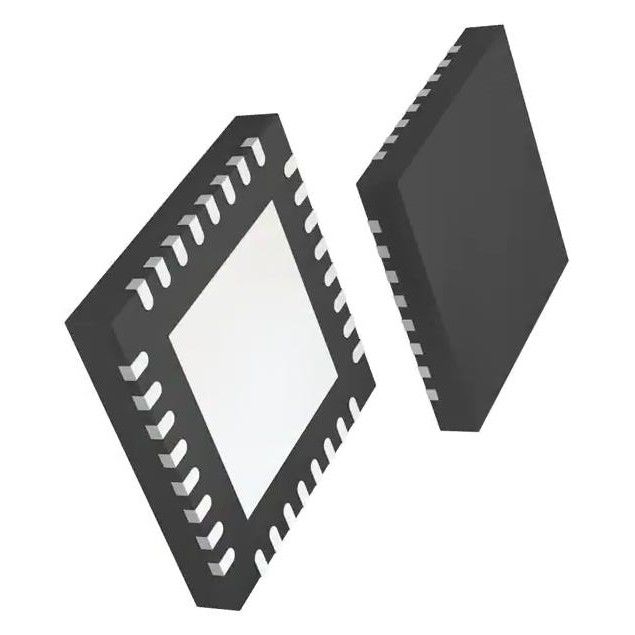

LMH1208RTVR 32-WQFN Videostuurprogramma IC Serieel AES10 DVB-ASI SMPTE
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | TI |
| Certificering: | Original |
| Modelnummer: | LMH1208RTVR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Artikelnummer: | LMH1208RTVR | Normen: | AES10, DVB-ASI, SMPTE |
|---|---|---|---|
| Voltage - Levering: | 2.375V ~ 2.625V | Enige levering: | 2,5-v |
| Opzettend Type: | De oppervlakte zet op | Machtsconsumptie: | 25 (Typisch) mw |
| Werkende temperatuur: | −40°C aan 85°C | ||
| Markeren: | LMH1208RTVR,32-WQFN videostuurprogramma IC,AES10 DVB-ASI SMPTE |
||
Productomschrijving
LMH1208RTVR Videostuurprogramma IC Serieel AES10 DVB-ASI SMPTE 32-WQFN
Videostuurprogramma IC Serieel AES10, DVB-ASI, SMPTE 32-WQFN (5x5) pakket
LMH1208-apparaat is een 12G UHD-SDI low-power dual-output kabeldriver.Het ondersteunt SMPTE-videosnelheden tot 11,88 Gbps, waardoor UHD-video voor 4K/8K-toepassingen mogelijk wordt.De extra geëgaliseerde 100-Ω driveruitgang aan de hostzijde kan worden gebruikt voor monitoring of signaaldistributie.
Specificaties van LMH1208RTVR
|
TYPE
|
BESCHRIJVING
|
|---|---|
|
Categorie
|
Geïntegreerde schakelingen (IC's)
Lineair
Videoverwerking
|
|
Mfr
|
Texas Instrumenten
|
|
Serie
|
-
|
| Pakket | tape en spoel |
|
product status
|
Actief
|
|
Functie
|
Bestuurder
|
|
toepassingen
|
Professionele video
|
|
Normen
|
AES10, DVB-ASI, SMPTE
|
|
Besturingsinterface
|
Serieel
|
|
Spanning - voeding
|
2.375V ~ 2.625V
|
|
Montage type
|
Opbouwmontage
|
|
Pakket / koffer
|
32-WFQFN blootliggende pad
|
|
Toestelpakket leverancier
|
32-WQFN (5x5)
|
|
Basisproductnummer
|
LMH1208
|
Kenmerken van LMH1208RTVR
• Ondersteunt ST-2082-1 (12G), ST-2081-1 (6G), ST424 (3G), ST-292 (HD) en ST-259 (SD)
• Compatibel met DVB-ASI en AES10 (MADI)
• Dubbele differentiële uitgangskabeldrivers
• On-chip 75-Ω afsluit- en retourverliescompensatienetwerk
• Geëgaliseerde 100-Ω loopback-uitgang aan hostzijde
• Programmeerbare slew rate-regeling op 75-Ω uitgangen
• Programmeerbare pre-emphasis en uitgangsamplitude op 75-Ω uitgangen
• Programmeerbare de-emphasis en uitgangsamplitude op 100-Ω uitgang
• Polariteitsomkering op 75-Ω en 100-Ω uitgangen
• Automatische energiebesparing bij afwezigheid van ingangssignaal
– Stroomverbruik: 25 mW (typisch)
• Uitschakelcontrole via ENABLE-pin
• Enkele voeding van 2,5 V
– Stroomverbruik: 200 mW (typisch)
• Programmeerbaar via pinnen, SPI of SMBus-interface
• -40°C tot +85°C bedrijfstemperatuurbereik
• 5 mm × 5 mm, 32-pins WQFN-pakket
bereik (−10 ̊
Milieu- en exportclassificaties
met avck-
| ATTRIBUUT | BESCHRIJVING |
|---|---|
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
TOEPASSINGEN van LMH1208RTVR
• SMPTE-compatibele seriële digitale interface
• UHDTV/4K/8K/HDTV/SDTV-video
• IP-mediagateway
• Digitale videoverwerking en -bewerking
