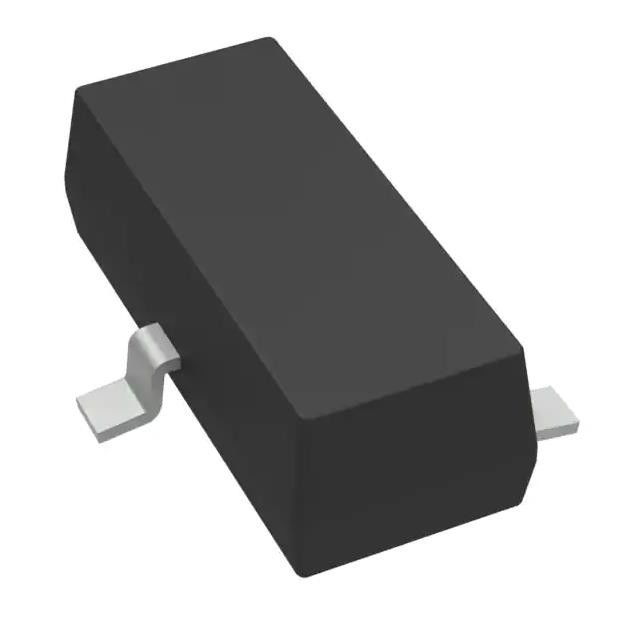

het Energiebeheer ICs TLV431BQDBZR sot23-3 van 1.24V 6V 15mA
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | TLV431BQDBZR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Outputtype: | regelbaar | Voltage - (Min/Vaste) Output: | 1.24V |
|---|---|---|---|
| Voltage - (Maximum) Output: | 6 V | Huidig - Output: | 15 mA |
| Tolerantie: | ±0.5% | Huidig - Kathode: | 100 µA |
| Hoog licht: | 15mA energiebeheer ICs,het Energiebeheer ICs van 1.24V 6V,TLV431BQDBZR |
||
Productomschrijving
TLV431BQDBZR energiebeheerics VREF SHUNT ADJ 0,5% sot23-3 1.24V 6V 15 mA
Het TLV431-apparaat is een zwakstroom 3 eind regelbare voltageverwijzing met gespecificeerde thermisch
stabiliteit over toepasselijke industriële en commerciële temperatuurwaaiers.
Specificaties van TLV431BQDBZR
|
TYPE
|
BESCHRIJVING
|
|---|---|
|
Categorie
|
Geïntegreerde schakelingen (ICs)
Energiebeheer (PMIC)
Voltageverwijzing
|
|
Mfr
|
Texas Instruments
|
|
Reeks
|
-
|
|
Product
|
TLV431BQDBZR
|
|
Verwijzingstype
|
Shunt
|
|
Outputtype
|
Regelbaar
|
|
Voltage - (Min/Vaste) Output
|
1.24V
|
|
Voltage - (Maximum) Output
|
6 V
|
|
Huidig - Output
|
15 mA
|
|
Tolerantie
|
±0.5%
|
|
Temperatuurcoëfficiënt
|
-
|
|
Lawaai - 0.1Hz aan 10Hz
|
-
|
|
Lawaai - 10Hz aan 10kHz
|
-
|
|
Ingevoerd voltage -
|
-
|
|
Huidig - Levering
|
-
|
|
Huidig - Kathode
|
100 µA
|
|
Werkende Temperatuur
|
-40°C ~ 125°C (Ta)
|
|
Opzettend Type
|
De oppervlakte zet op
|
|
Pakket/Geval
|
AAN-236-3, SC-59, DRONKAARD-23-3
|
|
Het Pakket van het leveranciersapparaat
|
Dronkaard-23-3
|
|
Het Aantal van het basisproduct
|
TLV431
|
Eigenschappen van TLV431BQDBZR
• Zwakstroomverrichting, VREF = 1,24 V
• Regelbaar Outputvoltage, VO = VREF aan 6 V
• De Tolerantie van het verwijzingsvoltage bij 25°C
– 0,5% voor TLV431B
– 1% voor TLV431A
– 1,5% voor TLV431
• Typische Temperatuurafwijking
– 4 mV (0°C aan 70°C)
– 6 mV (– 40°C aan 85°C)
– 11 mV (– 40°C aan 125°C)
• Lage Operationele Kathodestroom, Typische 80 µA
• 0,25-Ω Typische Outputimpedantie
• Ultra-kleine Sc-70 Kleinere Pakketaanbiedingen 40%
Voetafdruk dan dronkaard-23-3
• Zie TLVH431 en TLVH432 voor:
– Bredere VKA (1,24 V aan 18 V) en IK (80 mA)
– Extra Pakket dronkaard-89
– Veelvoudige Pinouts voor dronkaard-23-3 en dronkaard-89 Pakketten
• Op Producten Volgzaam aan mil-prf-38535, worden Alle Parameters tenzij anders vermeld getest. Voor Alle Andere Producten, omvat de Productieverwerking noodzakelijk het Testen van Alle Parameters niet.
toepassingen van TLV431BQDBZR
• Regelbaar Voltage en het Huidige Van verwijzingen voorzien
• Secundaire Zijverordening in Flyback SMPSs
• Zenervervanging
• Voltage Controle
• Comparateur met Geïntegreerde Verwijzing
| ATTRIBUTEN | BESCHRIJVING |
|---|---|
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 1 (Onbeperkt) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
