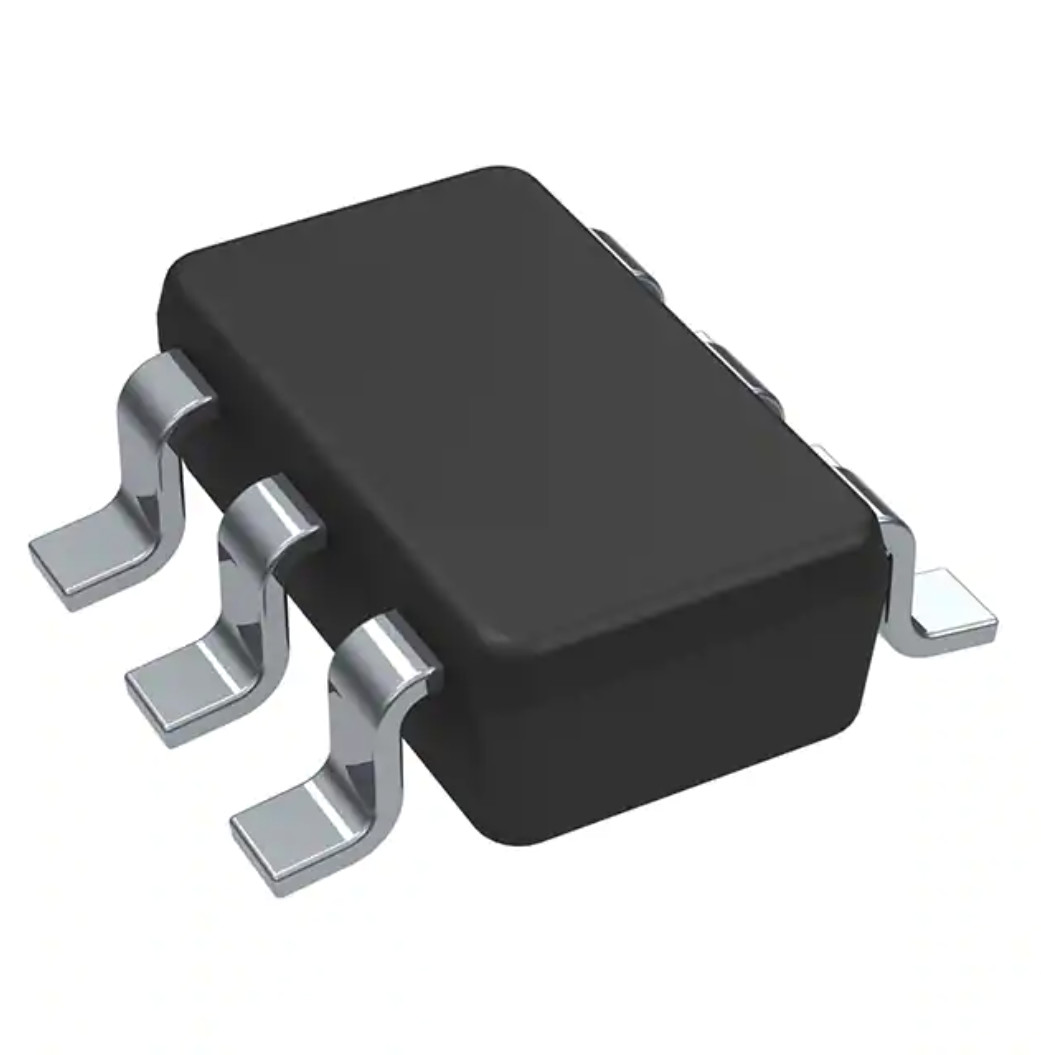

de Onderdompelingscontactdoos IC TPS560430YQDBVRQ11 Buck Regulator IC van 600mA 2.1MHz
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS560430YQDBVRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Huidig - Output: | 600mA | Frequentie - Omschakeling: | 2.1MHz |
|---|---|---|---|
| Synchrone Gelijkrichter: | Ja | Werkende temperatuur: | -40°C ~ 125°C (TJ) |
| Opzettend Type: | De oppervlakte zet op | Pakket/Geval: | Dronkaard-23-6 |
| Het Pakket van het leveranciersapparaat: | Dronkaard-23-6 | Het Aantal van het basisproduct: | TPS560430 |
| Hoog licht: | TPS560430YQDBVRQ11,2.1MHz onderdompelingscontactdoos IC,de Onderdompelingscontactdoos van 600mA 2.1MHz |
||
Productomschrijving
TPS560430YQDBVRQ11 onderdompelingsic Contactdozenic Energiebeheer
Buck Switching Regulator IC Positieve Regelbare 1V 1 Output 600mA dronkaard-23-6
Specificaties van TPS560430YQDBVRQ1
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Energiebeheer (PMIC) | |
| Voltageregelgevers - de Omschakelingsregelgevers van gelijkstroom gelijkstroom | |
| Mfr | Texas Instruments |
| Reeks | Automobiel, aec-Q100 |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Digi-Reel® | |
| Productstatus | Actief |
| Functie | Stap - neer |
| Outputconfiguratie | Positief |
| Topologie | Bok |
| Outputtype | Regelbaar |
| Aantal Output | 1 |
| Ingevoerd voltage - (Min) | 4V |
| Ingevoerd voltage - (Maximum) | 36V |
| Voltage - (Min/Vaste) Output | 1V |
| Voltage - (Maximum) Output | 36V |
| Huidig - Output | 600mA |
| Frequentie - Omschakeling | 2.1MHz |
| Synchrone Gelijkrichter | Ja |
| Werkende Temperatuur | -40°C ~ 125°C (TJ) |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | Dronkaard-23-6 |
| Het Pakket van het leveranciersapparaat | Dronkaard-23-6 |
| Het Aantal van het basisproduct | TPS560430 |
Eigenschappen van TPS560430YQDBVRQ1
• Gekwalificeerd voor automobieltoepassingen
• Aec-Q100 Gekwalificeerd
- Temperatuurrang 1: – 40°C aan omringende werkende de temperatuurwaaier van 125°C
- ESD HBM classificatieniveau 2
- ESD CDM classificatieniveau C5
• Gevormd voor ruwe automobieltoepassingen
– De waaier van het inputvoltage: 4 V aan 36 V
– 600-doctorandus in de letteren ononderbroken outputstroom
– Minimum die tijd inschakelen: 60 NS
– Vaste 2.1MHz-frequentie
– 98%-maximumrechtcyclus
– Steunopstarten met pre-pre-biased output
– Kortsluitingbescherming met hikwijze
– ±0.5% de verwijzing van het tolerantievoltage bij kamertemperatuur
– De precisie laat toe
• Kleine oplossingsgrootte en handigheid
– Geïntegreerde synchrone rectificatie
– Interne compensatie voor handigheid
– Pakket dronkaard-23-6
• Twee wijzen in speld-aan-speld compatibel pakket
– PFM en opties de gedwongen van PWM (FPWM)
• Creeer een douaneontwerp gebruikend TPS560430-Q1 met de WEBENCH® Machtsontwerper
Toepassingen van TPS560430YQDBVRQ1
• Camera
• Lader aan boord
• Automobiel hoofdeenheid
• USB-lader
• Algemeen doel brede VIN voedingen
Milieu & de Uitvoerclassificaties van TPS560430YQDBVRQ1
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 2 (1 Jaar) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
