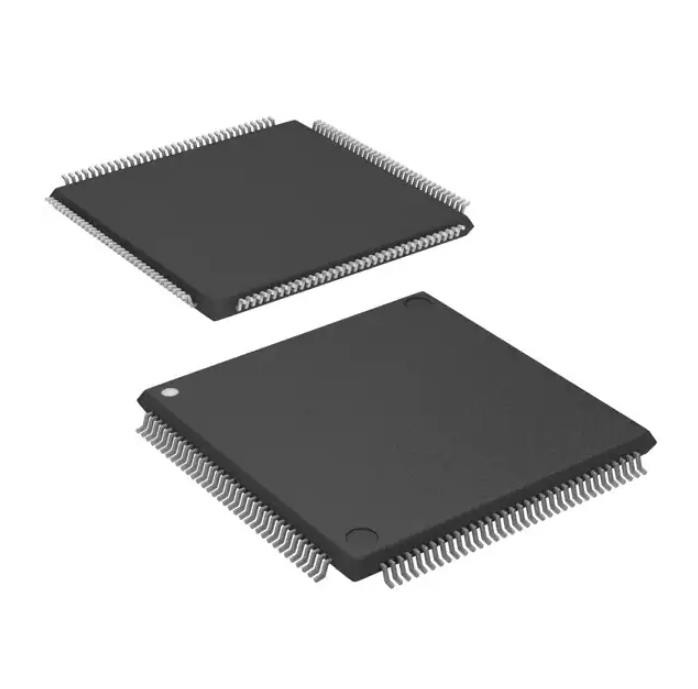

LCMXO2-7000HC-4TG144C 144TQFP FPGA IC 114 I/O geïntegreerde schakelingen
Productdetails:
Plaats van herkomst: | origineel |
Merknaam: | original |
Certificering: | original |
Modelnummer: | LCMXO2-7000HC-4TG144C |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: | 1 |
---|---|
Prijs: | negotiation |
Verpakking Details: | Kartondoos |
Levertijd: | 1-3working dagen |
Betalingscondities: | T/T, L/C |
Levering vermogen: | 100.000 |
Gedetailleerde informatie |
|||
Pakket: | Dienblad | Productstatus: | Actief |
---|---|---|---|
Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet | Aantal Laboratoria/CLBs: | 858 |
Aantal Logicaelementen/Cellen: | 6864 | Totaal RAM Bits: | 245760 |
Aantal van I/O: | 114 | Voltage - Levering: | 2.375V ~ 3.465V |
Hoog licht: | LCMXO2-7000HC-4TG144C,144TQFP FPGA IC,144TQFP FPGA geïntegreerde schakelingen |
Productomschrijving
MachXO2 veldprogrammeerbare poortopstelling (FPGA) IC 114 245760 6864 144-LQFP
Specificaties vanLCMXO2-7000HC-4TG144C
TYPE | BESCHRIJVING |
Categorie | Geïntegreerde schakelingen (IC's) |
Ingebed | |
FPGA's (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Serie | MachXO2 |
Pakket | Dienblad |
product status | Actief |
Digi-Key Programmeerbaar | Niet geverifieerd |
Aantal LAB's/CLB's | 858 |
Aantal logische elementen/cellen | 6864 |
Totaal aantal RAM-bits | 245760 |
Aantal I/O | 114 |
Spanning - voeding | 2.375V ~ 3.465V |
Montage type | Opbouwmontage |
Bedrijfstemperatuur | 0°C ~ 85°C (TJ) |
Pakket / koffer | 144-LQFP |
Toestelpakket leverancier | 144-TQFP (20x20) |
Basisproductnummer | LCMXO2-7000 |
Kenmerken vanLCMXO2-7000HC-4TG144C
Flexibele logische architectuur
• Zes apparaten met 256 tot 6864 LUT4's en 18 tot 334 I/O's
Apparaten met ultralaag vermogen
• Geavanceerd 65 nm low power proces
• Slechts 22 µW stand-byvermogen
• Programmeerbare low swing differentiële I/O's
• Stand-bymodus en andere energiebesparende opties
Ingebed en gedistribueerd geheugen
• Tot 240 kbit sysMEM™ Embedded BlockRAM
• Tot 54 kbit gedistribueerd RAM
• Speciale FIFO-besturingslogica
On-Chip Flash-geheugen voor gebruikers
• Tot 256 kbits gebruikersflashgeheugen
• 100.000 schrijfcycli
• Toegankelijk via WISHBONE-, SPI-, I2C- en JTAG-interfaces
• Kan worden gebruikt als softprocessor PROM of als Flash-geheugen
Pre-engineered source synchrone I/O
• DDR-registers in I/O-cellen
• Speciale versnellingslogica
• 7:1 gearing voor display-I/O's
• Algemeen DDR, DDRX2, DDRX4
• Toegewijd DDR/DDR2/LPDDR-geheugen met DQS-ondersteuning
Hoogwaardige, flexibele I/O-buffer
• Programmeerbare sysIO™-buffer ondersteunt een breed scala aan interfaces:
– LVCMOS 3.3/2.5/1.8/1.5/1.2
– LVTTL
– PGB
– LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
– SSTL 25/18
– HSTL 18
– Schmitt-triggeringangen, tot 0,5 V hysteresis
• I/O's ondersteunen hot socketing
• Differentiële afsluiting op de chip
• Programmeerbare pull-up of pull-down modus
Flexibele on-chip klokken
• Acht primaire klokken
• Maximaal twee edge-clocks voor snelle I/O-interfaces (alleen boven- en onderkant)
• Maximaal twee analoge PLL's per apparaat met fractionele-n frequentiesynthese
– Breed ingangsfrequentiebereik (7 MHz tot 400 MHz)
Niet-vluchtig, oneindig herconfigureerbaar
• Instant-on – start op in microseconden
• Veilige oplossing met één chip
• Programmeerbaar via JTAG, SPI of I2C
• Ondersteunt achtergrondprogrammering van niet-vluchtig geheugen
• Optionele dual-boot met extern SPI-geheugen
TransFR™ herconfiguratie
• Logische update in het veld terwijl het systeem in werking is
Verbeterde ondersteuning op systeemniveau
• On-chip geharde functies: SPI, I2C, timer/teller
• On-chip oscillator met een nauwkeurigheid van 5,5%
• Unieke TraceID voor systeemtracering
• Eenmalig programmeerbare (OTP)-modus
• Enkele voeding met uitgebreid werkbereik
• IEEE Standaard 1149.1 grensscan
• IEEE 1532-compatibele in-systeemprogrammering
Breed scala aan pakketopties
• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA,fpBGA, QFN-pakketopties
• Kleinschalige pakketopties
– Zo klein als 2,5 mm x 2,5 mm
• Dichtheidsmigratie ondersteund
• Geavanceerde halogeenvrije verpakking
Milieu- en exportclassificaties vanLCMXO2-7000HC-4TG144C
ATTRIBUUT | BESCHRIJVING |
RoHS-status | ROHS3-conform |
Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
REACH-status | REACH Onaangetast |
ECCN | OOR99 |
HTSUS | 8542.39.0001 |
