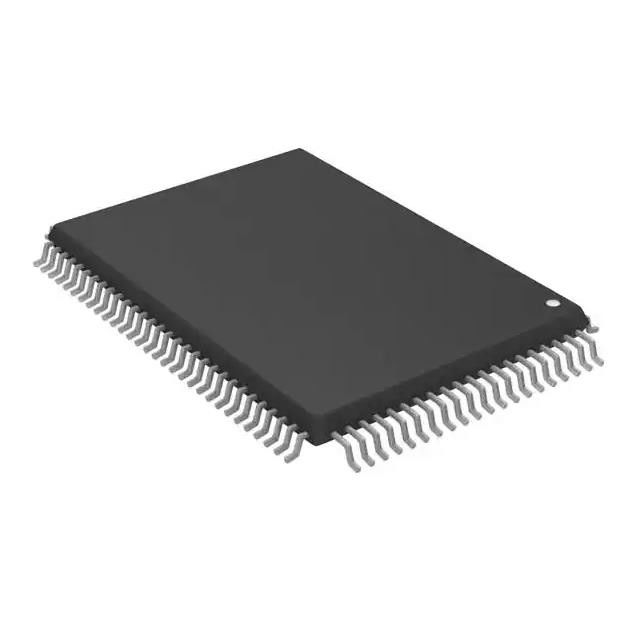

XC9572-10PQ100C IC CPLD 72MC 10NS 100QFP Complex programmeerbaar logisch apparaat
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | XC9572-10PQ100C |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Artikelnummer: | XC9572-10PQ100C | Maximum vertragingstijd tpd (1): | 10 NS |
|---|---|---|---|
| Interne voltagelevering -: | 4.75V ~ 5.25V | Aantal Logicaelementen/Blokken: | 4 |
| Aantal van Macrocells: | 72 | Aantal Poorten: | 1600 |
| Aantal van I/O: | 72 | Werkende temperatuur: | 0°C ~ 70°C (Ta) |
| Hoog licht: | XC9572 10PQ100C,IC CPLD 72MC 10NS 100QFP,100QFP Complex programmeerbaar logisch apparaat |
||
Productomschrijving
XC9572-10PQ100C IC CPLD 72MC 10NS 100QFP I/O 72 0°C ~ 70°C 10 ns
IC CPLD 72MC 10NS 100QFP
De XC9572 is een krachtige CPLD die geavanceerde programmeer- en testmogelijkheden in het systeem biedt voor
logische integratie voor algemene doeleinden.Het bestaat uit acht 36V18-functieblokken, die 1.600 bruikbare poorten bieden
voortplantingsvertragingen van 7,5 ns.Zie figuur 2 voor het architectuuroverzicht.
Kenmerken van XC9572-10PQ100C
• 7,5 ns pin-naar-pin logische vertragingen op alle pinnen
• fCNT tot 125 MHz
• 72 macrocellen met 1.600 bruikbare poorten
• Maximaal 72 gebruikers-I/O-pinnen
• 5V programmeerbaar in het systeem
- Duurzaamheid van 10.000 programmeer-/wiscycli
- Programmeren/wissen over het volledige commerciële spannings- en temperatuurbereik
• Verbeterde pin-locking-architectuur
• Flexibel 36V18-functieblok
- 90 producttermen sturen een of meer van de 18 macrocellen binnen het functieblok aan
- Globale en productterm klokken, uitgangsvrijgave, instel- en resetsignalen
Specificaties vanXC9572-10PQ100C
|
TYPE
|
BESCHRIJVING
|
|---|---|
|
Categorie
|
Geïntegreerde schakelingen (IC's)
Ingebed
CPLD's (Complex Programmable Logic Devices)
|
|
Mfr
|
amd
|
|
Serie
|
XC9500
|
| Pakket | Dienblad |
|
Product
|
XC9572-10PQ100C
|
|
Digi-Key Programmeerbaar
|
Niet geverifieerd
|
|
Programmeerbaar type
|
In systeem programmeerbaar (min. 10K programmeer-/wiscycli)
|
|
Vertragingstijd tpd(1) Max
|
10 ns
|
|
Spanningsvoorziening - Intern
|
4,75V ~ 5,25V
|
|
Aantal logische elementen/blokken
|
4
|
|
Aantal macrocellen
|
72
|
|
Aantal poorten
|
1600
|
|
Aantal I/O
|
72
|
|
Bedrijfstemperatuur
|
0°C ~ 70°C (TA)
|
|
Montage type
|
Opbouwmontage
|
|
Pakket / koffer
|
100-BQFP
|
|
Toestelpakket leverancier
|
100-PQFP (20x14)
|
|
Basisproductnummer
|
XC9572
|
Andere kenmerken vanXC9572-10PQ100C
• Uitgebreide ondersteuning voor IEEE Std 1149.1 boundary-scan (JTAG).
• Programmeerbare vermogensreductiemodus in elke macrocel
• Slew rate-regeling op individuele uitgangen
• Door de gebruiker programmeerbare aardpenmogelijkheid
• Uitgebreide patroonbeveiligingsfuncties voor ontwerpbescherming
• Krachtige 24 mA-uitgangen
• 3,3V of 5V I/O-mogelijkheden
• Geavanceerde CMOS 5V FastFLASH™-technologie
• Ondersteunt gelijktijdig parallel programmeren van meer dan één XC9500
• Verkrijgbaar in 44-pins PLCC-, 84-pins PLCC-, 100-pins PQFP- en 100-pins TQFP-pakketten
bereik (−10 ̊
Milieu- en exportclassificaties vanXC9572-10PQ100C
met avck-
| ATTRIBUUT | BESCHRIJVING |
|---|---|
| RoHS-status | RoHS niet-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
Aanvullende bronnenvan XC9572-10PQ100C
| ATTRIBUUT | BESCHRIJVING |
|---|---|
| Andere namen | 122-1174 |
| Standaard pakketje | 66 |
