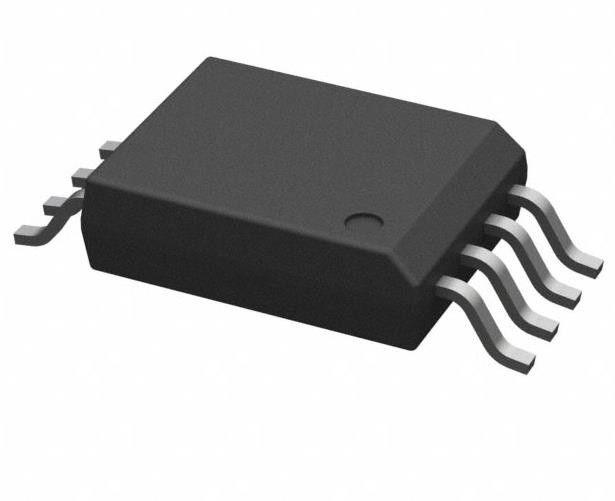

UCC5310MCDWVR 4.3A Gate Driver Capacitive Coupling 3000Vrms 1 Kanaal 8-SOIC
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | UCC5310MCDWVR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal kanalen: | 1 | Voltage - Isolatie: | 3000Vrms |
|---|---|---|---|
| Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min): | 100kV/µs | TpLH van de propagatievertraging/tpHL (Maximum): | 75ns, 75ns |
| (De Maximum) Vervorming van de impulsbreedte: | 20ns | Tijdstip van stijging / daling (type): | 12ns, 10ns |
| Stroom - Uitgang hoog, laag: | 2.4A, 1.1A | Huidig - Piekoutput: | 4.3A |
| Hoog licht: | 3000Vrms UCC5310MCDWVR poortstuur,8-SOIC UCC5310MCDWVR Poortstuur,4.3A UCC5310MCDWVR poortstuur |
||
Productomschrijving
SN74LVC1G08DCKR EN Gate IC 1 Kanaal SC-70-5 1.65V ~ 5.5V 32mA, 32mA
Specificaties van UCC5310MCDWVR
| TYPE | Beschrijving |
| Categorie | Isolatoren |
| Isolatoren - Poortleiders | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Digi-Reel® | |
| Technologie | Capacitatieve koppeling |
| Aantal kanalen | 1 |
| Spanning - Isolatie | 3000 Vrms |
| Gemene modus Transiente immuniteit (min) | 100 kV/μs |
| Verspreidingsvertraging tpLH / tpHL (max) | 75n, 75n |
| Vervorming van de pulsbreedte (max) | 20 ns |
| Tijdstip van stijging / daling (type) | 12 en 10 minuten |
| Stroom - Uitgang hoog, laag | 2.4A, 1.1A |
| Stroom - piekuitgang | 4.3A |
| Spanning - naar voren (Vf) (type) | - |
| Spanning - Uitgangsvoorziening | 13.2V ~ 33V |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-SOIC (0,295", 7,50 mm breedte) |
| Verpakking van de leverancier | 8-SOIC |
| Goedkeuringsinstantie | CQC, UR, VDE |
| Basisproductnummer | UCC5310 |
Kenmerken vanUCC5310MCDWVR
• Feature-opties
¢ Splitsed Outputs (UCC53x0S)
¢ UVLO Verwezen naar GND2 (UCC53x0E)
️ Millerclamp optie (UCC53x0M)
• 8-pin D (4-mm Creepage) en DWV (8.5mm Creepage) Package
• 60 ns (typische) verspreidingsvertraging
• 100 kV/μs Minimale CMTI
• Isolatie barrière Leeftijd > 40 jaar
• Inlaatspanning van 3 V tot 15 V
• Voltage tot 33 V voor de aanvoer van de stuurmachine 8 V en 12 V UVLO-opties
• Negatieve 5-V-behandelingscapaciteit op invoerpinnen
• Veiligheidsgerelateerde certificeringen: ₹ 7000-VPK Isolatie DWV (Planned) en 4242-VPK Isolatie D volgens DIN V VDE V 0884-11:2017-01 en DIN EN 61010-1
️ 5000-VRMS DWV en 3000-VRMS D isolatie voor 1 minuut per UL 1577
¢ CQC-certificering volgens GB4943.1-2011 D en DWV (gepland)
• CMOS-invoer
• Werktemperatuur: ¥40°C tot +125°C
Inleiding vanUCC5310MCDWVR
• Motorrijtuigen
• Hoogspannings DC-naar-DC-omvormers
• UPS en PSU
• HEV- en EV-krachtmodules
• Zonne-inverters
