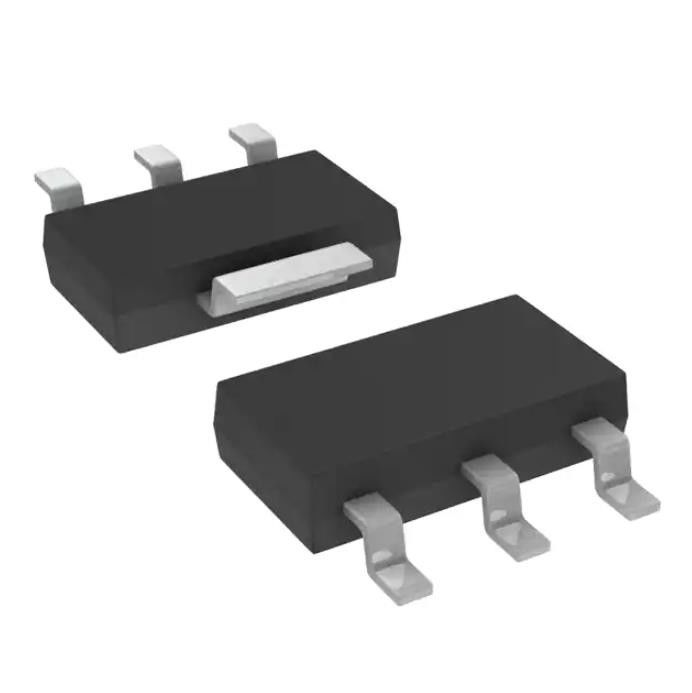

de Lineaire Geïntegreerde schakelingen LD1117AS33TR IC Reg Linear van 3.3V 1A SOT223
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LD1117AS33TR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Outputconfiguratie: | Positief |
|---|---|---|---|
| Outputtype: | Vast | Aantal Regelgevers: | 1 |
| Ingevoerd voltage - (Maximum): | 15V | Voltage - (Min/Vaste) Output: | 3.3V |
| (Maximum) voltageopgeven: | 1.3V @ 1A | Huidig - Output: | 1A |
| Hoog licht: | SOT223 lineaire Geïntegreerde schakelingen,de Lineaire Geïntegreerde schakelingen van 3.3V 1A,LD1117AS33TR IC Reg Linear |
||
Productomschrijving
LD1117AS33TR algemeen Doelrelais Ic Reg Linear 3.3v 1a Sot223
Lineaire Positief van IC van de Voltageregelgever Vast 1 Output 1A dronkaard-223
Specificaties van LD1117AS33TR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Energiebeheer (PMIC) | |
| Lineaire voltageregelgevers - | |
| Mfr | STMicroelectronics |
| Reeks | - |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Digi-Reel® | |
| Productstatus | Actief |
| Outputconfiguratie | Positief |
| Outputtype | Vast |
| Aantal Regelgevers | 1 |
| Ingevoerd voltage - (Maximum) | 15V |
| Voltage - (Min/Vaste) Output | 3.3V |
| Voltage - (Maximum) Output | - |
| (Maximum) voltageopgeven | 1.3V @ 1A |
| Huidig - Output | 1A |
| Huidig - Rustig (IQ) | 10 mA |
| PSRR | 75dB (120Hz) |
| Controleeigenschappen | - |
| Beschermingseigenschappen | Over Stroom, over Temperatuur |
| Werkende Temperatuur | 0°C ~ 125°C |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | AAN-261-4, AAN-261AA |
| Het Pakket van het leveranciersapparaat | Dronkaard-223 |
| Het Aantal van het basisproduct | LD1117 |
Eigenschappen van LD1117AS33TR
• Laag opgevenvoltage:
– 1,15 V-type. @ IOUT = 1 A, 25 °C
• Zeer lage rustige stroom:
– 5 mA type. @ 25 °C
• Outputstroom tot 1 A
• Vast outputvoltage van:
– 1,2 V, 1,8 V, 3,3 V
• Regelbare versiebeschikbaarheid (VREF = 1,25 V)
• Interne huidige en thermische grens
• Slechts 10 µF voor stabiliteit
toepassing van LD1117AS33TR
Regelbare LD1117A heeft een thermisch gestabiliseerd 1,25 de verwijzingsvoltage van ± 0,012 V UIT tussen en ADJ spelden. IADJ is type 60 µA. (max. 120 µA) en ΔIADJ is 1 type µA. (max. 5 µA). R1 wordt normaal bevestigd aan 120 Ω. Van Figuur 6 wordt het volgende verkregen: VOUT = VREF + R2 (IADJ + IR1) = VREF + R2 (IADJ +VREF /R1) = VREF (1 + R2/R1) + R2 X IADJ. In normale toepassingen is de R2-waarde in de waaier van een paar kΩ, zodat product van R2 kan x IADJ-niet in de VOUT-berekening worden overwogen; de bovengenoemde uitdrukking wordt dan: VOUT = VREF (1 + R2/R1). om een betere ladingsverordening te hebben is het belangrijk om een goede verbinding van Kelvin van de weerstanden van R1 te realiseren en R2-. In het bijzonder, moet de R1-verbinding zeer dicht aan UIT en ADJ spelden worden gerealiseerd, terwijl de R2-grondverbinding zo dichtbij aangezien mogelijk aan de negatieve ladingsspeld moet worden geplaatst. De rimpelingsverwerping kan worden verbeterd door een elektrolytische die condensator te introduceren 10 µF tegelijk met de R2-weerstand wordt geplaatst (zie Figuur 8).
Milieu & de Uitvoerclassificaties van LD1117AS33TR
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 1 (Onbeperkt) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
