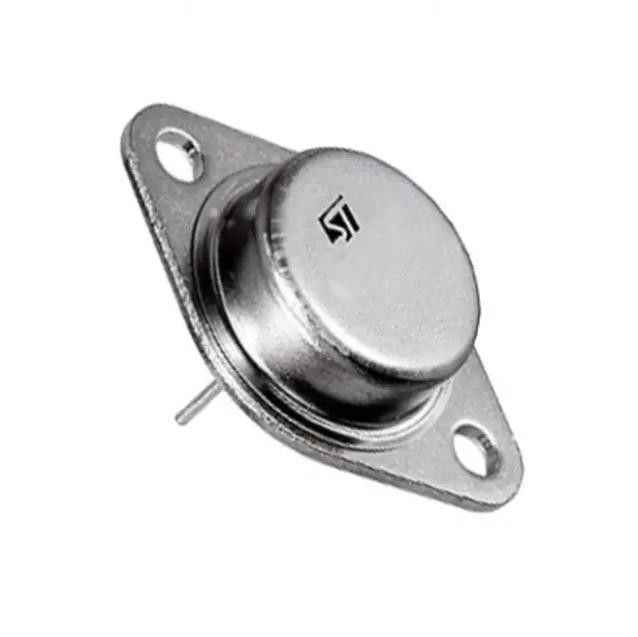

LM137K Lineaire Geïntegreerde Schakelingen Lineaire Regulator Chip 1 Uitgang 1.5A TO3
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | AD842KQ |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal Regelgevers: | 1 | Ingevoerd voltage - (Maximum): | 40V |
|---|---|---|---|
| Voltage - (Min/Vaste) Output: | -1.2V | Voltage - (Maximum) Output: | -37V |
| Huidig - Output: | 1.5A | PSRR: | 77dB ~ 60dB (120Hz) |
| Werkende temperatuur: | -55°C ~ 150°C | Het Pakket van het leveranciersapparaat: | Aan-3 |
| Hoog licht: | LM137K Lineaire Geïntegreerde Schakelingen,LM137K Lineaire Regelaar Chip,1.5A TO3 Lineaire Geïntegreerde Schakelingen |
||
Productomschrijving
LM137K Lineaire IC-chips Lineaire spanningsregelaar 1 uitgang 1,5 A TO-3
Lineaire spanningsregelaar IC Negatief Instelbaar 1 Uitgang 1.5A TO-3
Specificaties van LM137K
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregelaars - lineair | |
| Mfr | ST Micro-elektronica |
| Serie | - |
| Pakket | Massa |
| product status | Verouderd |
| Uitgangsconfiguratie | Negatief |
| Uitgangstype | Verstelbaar |
| Aantal regelgevers | 1 |
| Spanning - ingang (max.) | 40V |
| Spanning - Uitgang (Min/Vast) | -1.2V |
| Spanning - Uitgang (Max) | -37V |
| Spanningsuitval (Max) | - |
| Huidige uitgang | 1.5A |
| PSRR | 77dB ~ 60dB (120Hz) |
| Besturingsfuncties | - |
| Beveiligingsfuncties | Over Stroom, Over Temperatuur |
| Bedrijfstemperatuur | -55°C ~ 150°C |
| Montage type | Door Gat |
| Pakket / koffer | TO-204AA, TO-3 |
| Toestelpakket leverancier | NAAR-3 |
| Basisproductnummer | LM137 |
FunctiesvanLM137K
■ Uitgangsspanning instelbaar tot VREF
■ 1,5 A gegarandeerde uitgangsstroom
■ 0,3%/V typische belastingsregeling
■ 0,01%/V typische lijnregeling
■ Stroomlimiet constant met temperatuur
■ Rimpelonderdrukking: 77 dB
■ Standaard 3-draads transistorpakketten
■ Uitstekende thermische regeling: 0,002%/V
■ 50 ppm/°C temperatuurcoëfficiënt
Beschrijvingen van LM137K
De LM137-serie zijn instelbare 3-polige negatieve spanningsregelaars die kunnen leveren
meer dan -1,5 A over een uitgangsspanningsbereik van -1,2 tot -37 V.Ze zijn buitengewoon eenvoudig in gebruik
en hebben slechts twee externe weerstanden nodig om de uitgangsspanning in te stellen.Verder zowel lijn als last
regulering zijn beter dan standaard vaste regelaars.Ook worden LM137-regelaars meegeleverd
standaard transistorpakketten die eenvoudig te monteren en hanteren zijn.Naast hoger
prestaties dan vaste regelaars, biedt de LM137-serie alleen volledige overbelastingsbeveiliging
bij geïntegreerde schakelingen.Inbegrepen op de chip zijn stroombegrenzing, thermische overbelastingsbeveiliging en kluis
gebied bescherming.Alle overbelastingsbeveiligingscircuits blijven volledig functioneel, zelfs als de aanpassing
terminal is losgekoppeld.
Milieu- en exportclassificaties vanLM137K
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
