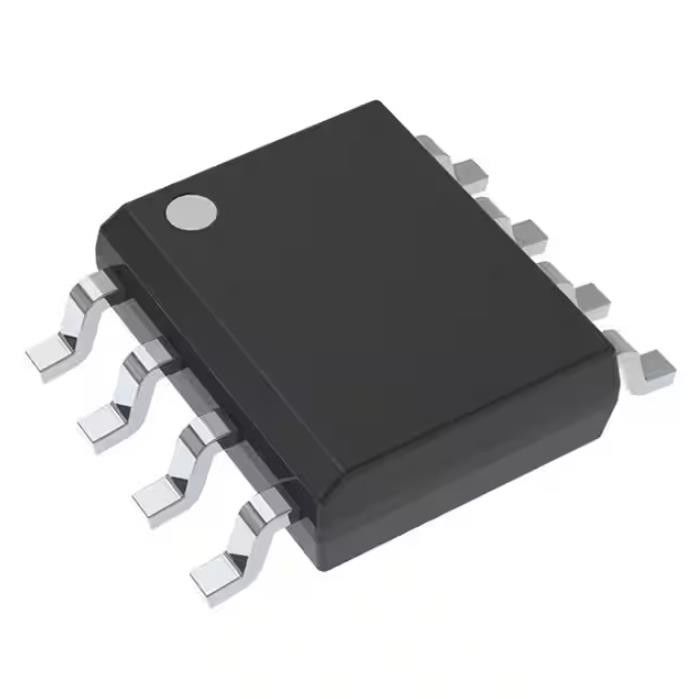

5V 50MA 8SOIC IC Reg lineaire chip LM2936MX-5.0 NOPB geïntegreerde schakelingen
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM2936MX-5.0/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| (Maximum) voltageopgeven: | 0.4V @ 50mA | Huidig - Output: | 50mA |
|---|---|---|---|
| Huidig - Rustig (IQ): | 9 µA | Huidig - (Maximum) Levering: | 2.5 mA |
| PSRR: | 60dB (120Hz) | Opzettend Type: | De oppervlakte zet op |
| Beschermingseigenschappen: | Over Temperatuur, Omgekeerde Polariteit, Kortsluiting | Werkende temperatuur: | -40°C ~ 125°C (TJ) |
| Hoog licht: | LM2936MX-5.0 NOPB,5V 50MA 8SOIC IC Reg Lineair,5V 50MA 8SOIC Lineaire Chip |
||
Productomschrijving
LM2936MX-5.0/NOPB Relais voor algemeen gebruik Ic Reg Lineair 5v 50ma 8soic
Lineaire spanningsregelaar IC Positief Vast 1 Uitgang 50mA 8-SOIC
Specificaties vanLM2936MX-5.0/NOPB
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregelaars - lineair | |
| Mfr | Texas Instrumenten |
| Serie | - |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Uitgangsconfiguratie | Positief |
| Uitgangstype | Vast |
| Aantal regelgevers | 1 |
| Spanning - ingang (max.) | 40V |
| Spanning - Uitgang (Min/Vast) | 5V |
| Spanning - Uitgang (Max) | - |
| Spanningsuitval (Max) | 0,4V bij 50mA |
| Huidige uitgang | 50mA |
| Stroom - Rust (Iq) | 9 µA |
| Stroom - Voeding (Max) | 2,5mA |
| PSRR | 60dB (120Hz) |
| Besturingsfuncties | - |
| Beveiligingsfuncties | Te hoge temperatuur, omgekeerde polariteit, kortsluiting |
| Bedrijfstemperatuur | -40°C ~ 125°C (TJ) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 8-SOIC (0,154", 3,90 mm breed) |
| Toestelpakket leverancier | 8-SOIC |
| Basisproductnummer | LM2936 |
Kenmerken vanLM2936MX-5.0/NOPB
• LM2936 VIN-bereik van 5,5 V tot 40 V
• LM2936HV VIN-bereik van 5,5 V tot 60 V
• Ultra lage ruststroom (IQ ≤ 15 μA voor IOUT = 100 μA)
• Vaste 3-V, 3,3-V of 5-V met 50-mA uitgang
• ±2% initiële uitvoertolerantie
• ±3% uitvoertolerantie over lijn, belasting en temperatuur
• Uitvalspanning Typisch 200 mV bij IOUT = 50 mA
• –24-V ingangsspanningsbeveiliging
• –50-V ingangsspanningsbeveiliging
• Interne kortsluitstroomlimiet
• Interne thermische uitschakelbeveiliging
• Shutdown-pen beschikbaar met LM2936BM-pakket
toepassingen vanLM2936MX-5.0/NOPB
• Automobiel
• Industriële controles
• Laadpunt
Milieu- en exportclassificaties vanLM2936MX-5.0/NOPB
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
