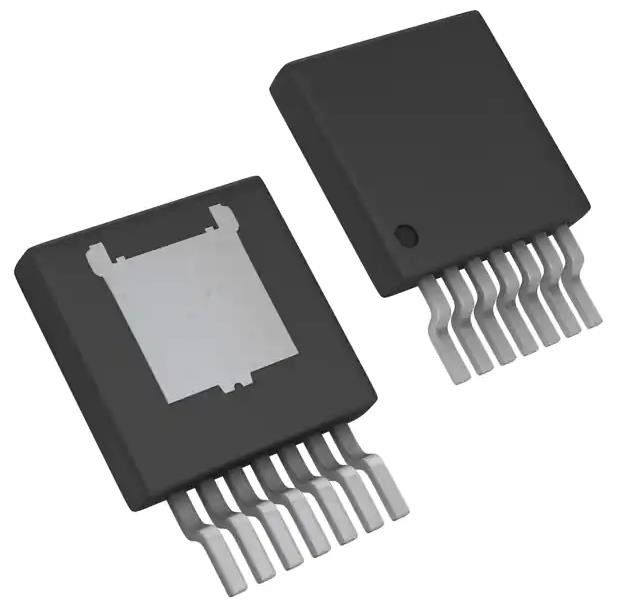

LM22678TJ-ADJ/NOPB Buck Schakelregulator IC Positief instelbaar 1.285V 1 Uitgang 5A TO-263-7 Dun
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM22678TJ-ADJ/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal output: | 1 | Spanning - Input (min): | 4.5V |
|---|---|---|---|
| Spanning - Invoer (max): | 42 V | Spanning - Uitgang (min/vast): | 1.285V |
| Spanning - Uitgang (max): | 37V | Frequentie - Overstappen: | 500 kHz |
| Stroom - Uitgang: | 5A | Werktemperatuur: | -40°C ~ 125°C (TJ) |
| Hoog licht: | Positief verstelbare schakelregulator IC,1.285V schakelregulator IC,5A Schakelregulator IC |
||
Productomschrijving
TPS7A7100RGWR Lineaire spanningsregelaar IC Positief instelbaar (vast) 1
Specificaties van LM22678TJ-ADJ/NOPB
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - DC-DC-schakelregulatoren | |
| Mfr | Texas Instruments |
| Reeks | SIMPLE SWITCHER® |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Functie | Stap naar beneden |
| Configuratie van de output | Positief |
| Topologie | Buck. |
| Uitvoertype | Verstelbaar |
| Aantal output | 1 |
| Spanning - Input (min) | 4.5V |
| Spanning - Invoer (max) | 42 V |
| Spanning - Uitgang (min/vast) | 1.285V |
| Spanning - Uitgang (max) | 37V |
| Stroom - Uitgang | 5A |
| Frequentie - Overstappen | 500 kHz |
| Synchrone rechtgever | - Nee, niet echt. |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | TO-263-7 Dun |
| Verpakking van de leverancier | TO-263-7 Dun |
| Basisproductnummer | LM22678 |
Kenmerken vanLM22678TJ-ADJ/NOPB
• Nieuw product verkrijgbaar: LM61460 3-V tot 36-V, 6-A lage EMI synchrone converter
• Breed inslagspanningsbereik: 4,5 V tot 42 V
• Intern gecompenseerde spanningsregeling
• Stabiel met keramische condensatoren met een lage ESR
• 100-mΩ N-kanaal MOSFET
• Uitgangsspanningsopties:
-ADJ (uitgangen tot 1,285 V)
-5,0 (uitgang op 5 V)
• ±1,5% Feedback referentie nauwkeurigheid
• Schakelfrequentie van 500 kHz
• ¥40°C tot 125°C Temperatuurbereik van de verbinding
• Precision enable pin
• Geïntegreerde bootstrapdiode
• Geïntegreerde zachte start
• WEBENCH® volledig ingeschakeld
• LM22678-Q1 is een product voor de automobielindustrie met AEC-Q100-kwalificatie graad 1 (operatiekoppeltemperatuur van ∼40°C tot +125°C)
• PFM-pakket
Inleiding vanLM22678TJ-ADJ/NOPB
• industriële toepassingen voor gedistribueerde energie
• Test en meting
• Elektrische apparaten
• Algemene VIN-toepassingen
