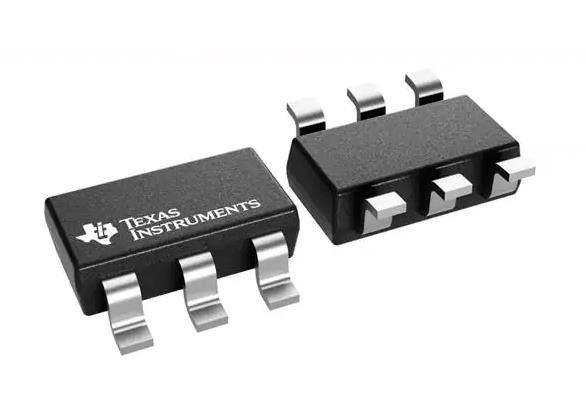

TPS565201DDCR Buck Schakelregulator IC Positief instelbaar 0,6V 1 Uitgang 5A
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS565201DDCR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Uitvoertype: | Verstelbaar | Aantal output: | 1 |
|---|---|---|---|
| Spanning - Input (min): | 4.5V | Spanning - Invoer (max): | 17V |
| Spanning - Uitgang (min/vast): | 0.6V | Spanning - Uitgang (max): | 7V |
| Stroom - Uitgang: | 5A | Frequentie - Overstappen: | 500 kHz |
| Hoog licht: | TPS565201DDCR Schakelregulator IC,Positief verstelbare schakelregulator IC,5A Schakelregulator IC |
||
Productomschrijving
TPS565201DDCR Buck Schakelregulator IC Positief instelbaar 0,6V 1 Uitgang 5A
Specificaties van TPS565201DDCR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - DC-DC-schakelregulatoren | |
| Mfr | Texas Instruments |
| Reeks | D-CAP2TM, Eco-ModeTM |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Functie | Stap naar beneden |
| Configuratie van de output | Positief |
| Topologie | Buck. |
| Uitvoertype | Verstelbaar |
| Aantal output | 1 |
| Spanning - Input (min) | 4.5V |
| Spanning - Invoer (max) | 17V |
| Spanning - Uitgang (min/vast) | 0.6V |
| Spanning - Uitgang (max) | 7V |
| Stroom - Uitgang | 5A |
| Frequentie - Overstappen | 500 kHz |
| Synchrone rechtgever | - Ja, dat klopt. |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | SOT-23-6 Dun, TSOT-23-6 |
| Verpakking van de leverancier | SOT-23-THIN |
| Basisproductnummer | TPS565201 |
Kenmerken vanTPS565201DDCR
• 5-A maximale uitgangsstroom
• Geïntegreerde FET's van 31 mΩ en 16 mΩ
• D-CAP2TM-moduscontrole met snelle tijdelijke reactie
• Invoerspanningsbereik: 4,5 V tot 17 V
• Uitgangsspanningsbereik: 0,76 V tot 7 V
• Hoge efficiëntie bij lichte belastingen met pulsoverschrijdende eco-modusTM
• 500-kHz schakelfrequentie
• ≤ 1 μA uitschakelstroom
• 1% Feedback Spanningsnauwkeurigheid
• Start van een vooraf bepaald uitgangsspanning
• Stroomlimiet van cyclus tot cyclus
• Overstromingsbescherming
• UVP-, UVLO- en TSD-beschermingssystemen zonder slot
Toepassing vanTPS565201DDCR
• Digitale TV-stroomtoevoer
• High-Definition Blu-rayTM Disc-spelers
• Netwerken van de thuisterminal
• Digitale set-top box (STB)
• Bewaking
Milieuclassificaties en exportclassificaties vanTPS565201DDCR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
