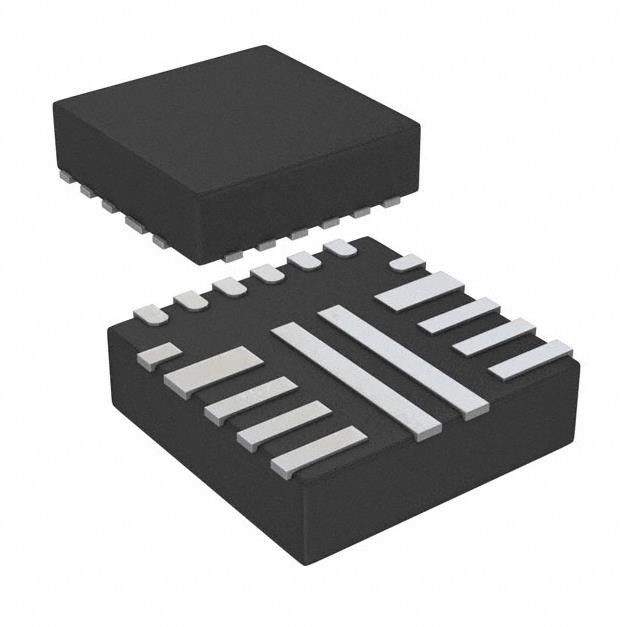

18VFQFN TPS56C215RNNR Buck Schakelregelaar IC 0,6V 1 Uitgang 12A
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS56C215RNNR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal Output: | 1 | Ingevoerd voltage - (Min): | 4.5V |
|---|---|---|---|
| Ingevoerd voltage - (Maximum): | 17V | Voltage - (Min/Vaste) Output: | 0.6V |
| Voltage - (Maximum) Output: | 5.5V | Huidig - Output: | 12A |
| Frequentie - Omschakeling: | 400kHz, 800kHz, 1.2MHz | Werkende temperatuur: | -40°C ~ 125°C (TJ) |
| Hoog licht: | 18VFQFN TPS56C215RNNR,0.6V Buck schakelende regelaar IC,0.6V 1 uitgang 12A regelaar IC |
||
Productomschrijving
TPS56C215RNNR Buck Schakelregelaar IC 0,6V 1 Uitgang 12A 18-VFQFN
Buck Schakelregelaar IC Positief Instelbaar 0,6V 1 Uitgang 12A 18-VFQFN
Specificaties van TPS56C215RNNR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregelaars - DC DC schakelende regelaars | |
| Mfr | Texas Instrumenten |
| Serie | SWIFT™, D-CAP2™, Eco-Mode™ |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| product status | Actief |
| Functie | Aftreden |
| Uitgangsconfiguratie | Positief |
| Topologie | Bok |
| Uitgangstype | Verstelbaar |
| Aantal uitgangen | 1 |
| Spanning - ingang (min.) | 4,5 V |
| Spanning - ingang (max.) | 17V |
| Spanning - Uitgang (Min/Vast) | 0.6V |
| Spanning - Uitgang (Max) | 5,5V |
| Huidige uitgang | 12A |
| Frequentie - Schakelen | 400 kHz, 800 kHz, 1,2 MHz |
| Synchrone gelijkrichter | Ja |
| Bedrijfstemperatuur | -40°C ~ 125°C (TJ) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 18-VFQFN |
| Toestelpakket leverancier | 18-VQFN-HR (3,5x3,5) |
| Basisproductnummer | TPS56C215 |
FunctiesvanTPS56C215RNNR
• Geïntegreerde MOSFET's van 13,5 mΩ en 4,5 mΩ
• Ondersteunt 12-A continue IOUT
• Opstarten op 4,5 V zonder externe 5,0 V-bias
• 0,6 V ±-1% referentiespanning over het volledige temperatuurbereik
• Uitgangsspanningsbereik van 0,6 V tot 5,5 V
• Ondersteunt keramische uitgangscondensatoren
• D-CAP3™-besturingsmodus voor snelle tijdelijke respons
• Selecteerbare geforceerde continue geleidingsmodus
(FCCM) voor strakke uitgangsspanningsrimpel of autoskipping Eco-modus voor hoge lichtbelastingefficiëntie
• Selecteerbare FSW van 400 kHz, 800 kHz en 1,2 MHz
• Monotoon opstarten in pre-biased uitgangen
• Twee instelbare stroombegrenzingsinstellingen met hiccup herstart
• Optionele externe 5-V-bias voor verbeterde efficiëntie
• Instelbare softstart met een standaard softstarttijd van 1 ms
• -40°C tot 150°C bedrijfstemperatuur van het knooppunt
• Klein 3,5 mm x 3,5 mm HotRod™ QFN-pakket
• Ondersteund door de WEBENCH®-ontwerptool
• Ondersteunt 12-A continue IOUT
• Opstarten op 4,5 V zonder externe 5,0 V-bias
• 0,6 V ±-1% referentiespanning over het volledige temperatuurbereik
• Uitgangsspanningsbereik van 0,6 V tot 5,5 V
• Ondersteunt keramische uitgangscondensatoren
• D-CAP3™-besturingsmodus voor snelle tijdelijke respons
• Selecteerbare geforceerde continue geleidingsmodus
(FCCM) voor strakke uitgangsspanningsrimpel of autoskipping Eco-modus voor hoge lichtbelastingefficiëntie
• Selecteerbare FSW van 400 kHz, 800 kHz en 1,2 MHz
• Monotoon opstarten in pre-biased uitgangen
• Twee instelbare stroombegrenzingsinstellingen met hiccup herstart
• Optionele externe 5-V-bias voor verbeterde efficiëntie
• Instelbare softstart met een standaard softstarttijd van 1 ms
• -40°C tot 150°C bedrijfstemperatuur van het knooppunt
• Klein 3,5 mm x 3,5 mm HotRod™ QFN-pakket
• Ondersteund door de WEBENCH®-ontwerptool
toepassingenvanTPS56C215RNNR
• Server, cloudcomputing, opslag
• Telecom en netwerken, point-of-load (POL)
• IPC's, fabrieksautomatisering, PLC, proefmeting
• Hoogwaardige DTV
Milieu- en exportclassificatiesvanTPS56C215RNNR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
