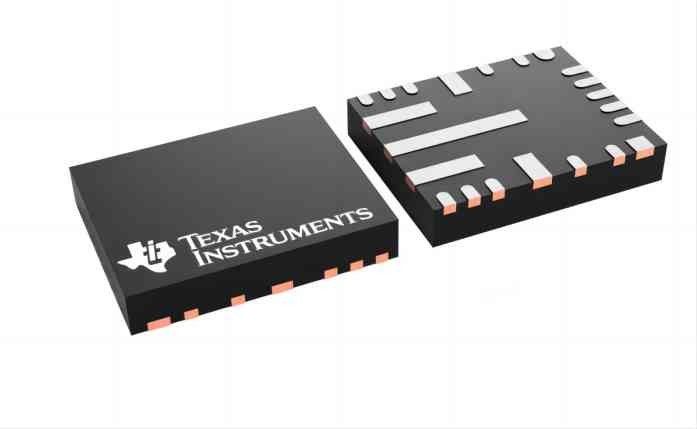

22VFQFN LM536353QRNLRQ1 Schakelregelaar IC Positief 1 Uitgang 3,5A
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | LM536353QRNLRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Ingevoerd voltage - (Min): | 3.9V | Ingevoerd voltage - (Maximum): | 36V |
|---|---|---|---|
| Werkende temperatuur: | -40°C ~ 150°C (TJ) | Frequentie - Omschakeling: | 2.1MHz |
| Synchrone Gelijkrichter: | Ja | Pakket/Geval: | 22-VFQFN |
| Het Pakket van het leveranciersapparaat: | 22-vqfn-u (5x4) | Opzettend Type: | De oppervlakte zet, Bevochtigbare Flank op |
| Hoog licht: | 22VFQFN LM536353QRNLRQ1,22VFQFN Schakelend Regelaar IC,Regulator IC Positief 1 Uitgang 3 |
||
Productomschrijving
LM536353QRNLRQ1 Schakelregelaar IC Positief 1 Uitgang 3,5A 22-VFQFN
Kenmerken vanLM536353QRNLRQ1
• AEC-Q100 automotive gekwalificeerd:
– Apparaattemperatuurklasse 1: –40°C tot +125°C bedrijfstemperatuurbereik
– Apparaat HBM classificatie niveau 2
– Apparaat CDM-classificatieniveau C6
• -40°C tot +150°C junctietemperatuurbereik
• 15 µA ruststroom bij nullast (typisch) met 3,3 V-uitgang
• 5,0 mm × 4,0 mm VQFN-pakket met of zonder bevochtigbare flanken en 0,6 mm VIN-afstand
• Lage EMI en schakelruis
• Spread spectrum optie
• Externe frequentiesynchronisatie
• RESET-uitgang met intern filter en 3-ms release-timer
• Pin-selecteerbare geforceerde PWM-modus
• Ingebouwde compensatie, softstart, stroombegrenzing, thermische uitschakeling en UVLO
• 0,6 V uitval bij 3,5 A bij 105 °C TA
• ±1% uitgangsspanningstolerantie (–40°C tot 125°C TJ)
• Verkrijgbaar met vaste 5-V, 3,3-V of regelbare output
Productkenmerken vanLM536353QRNLRQ1
|
TYPE
|
BESCHRIJVING
|
|---|---|
|
Categorie
|
Geïntegreerde schakelingen (IC's)
Energiebeheer (PMIC)
Spanningsregelaars - DC DC schakelende regelaars
|
|
Mfr
|
T ik
|
|
Serie
|
Automobiel, AEC-Q100
|
|
product status
|
Actief
|
|
Functie
|
Aftreden
|
|
Uitgangsconfiguratie
|
Positief
|
|
Topologie
|
Bok
|
|
Aantal uitgangen
|
1
|
|
Spanning - ingang (min.)
|
3,9V
|
|
Spanning - ingang (max.)
|
36V
|
|
Huidige uitgang
|
3.5A
|
|
Frequentie - Schakelen
|
2,1 MHz
|
|
Synchrone gelijkrichter
|
Ja
|
|
Bedrijfstemperatuur
|
-40°C ~ 150°C (TJ)
|
|
Montage type
|
Opbouwmontage, bevochtigbare flank
|
|
Pakket / koffer
|
22-VFQFN
|
|
Toestelpakket leverancier
|
22-VQFN-HR (5x4)
|
|
Basisproductnummer
|
LM536353
|
Beschrijving
De LM53625-Q1/LM53635-Q1 synchrone buck-regelaar is geoptimaliseerd voor automobieltoepassingen en levert een uitgangsspanning van 5 V, 3,3 V of een instelbare uitgang.Dankzij geavanceerde high-speed circuits kan de LM53625-Q1/LM53635-Q1 regelen van een input van 18 V naar een output van 3,3 V bij een vaste frequentie van 2,1 MHz.Dankzij de innovatieve architectuur kan dit apparaat een uitgangsspanning van 3,3 V regelen vanaf een ingangsspanning van slechts 3,55 V. Alle aspecten van de LM53625-Q1/LM53635-Q1 zijn geoptimaliseerd voor automobiel- en prestatiegerichte industriële klanten.Een ingangsspanningsbereik tot 36 V, met transiënte tolerantie tot 42 V, vereenvoudigt het ontwerp van ingangsoverspanningsbeveiliging.Het voor de automobielsector gekwalificeerde Hotrod QFN-pakket met bevochtigbare flanken vermindert parasitaire inductantie en weerstand terwijl de efficiëntie wordt verhoogd, het rinkelen van schakelknooppunten wordt geminimaliseerd en de elektromagnetische interferentie (EMI) drastisch wordt verlaagd.Een open-drain-resetuitgang, met ingebouwde filtering en vertraging, geeft een echte indicatie van de systeemstatus.Deze functie maakt een aanvullende toezichtcomponent overbodig, waardoor kosten en bestuursruimte worden bespaard.Naadloze overgang tussen PWM- en PFM-modi en lage ruststroom (slechts 15 µA voor de 3,3 V-optie) zorgen voor hoge efficiëntie en superieure transiënte reacties bij alle belastingen.
