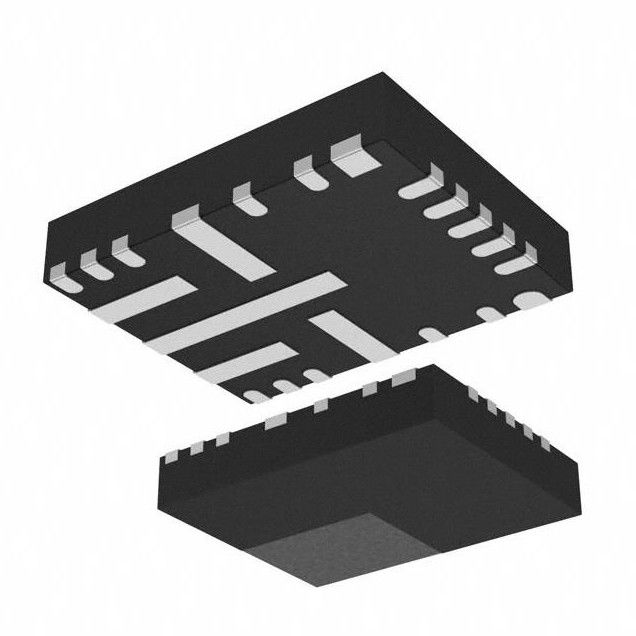

22 VFQFN LMS3655LQRNLRQ1 Schakelregelaar IC Vast 5V 1 Uitgang 5,5A
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | LMS3655LQRNLRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Artikelnummer: | LMS3655LQRNLRQ1 | Topologie: | Bok |
|---|---|---|---|
| Outputtype: | Vast | Aantal Output: | 1 |
| Ingevoerd voltage - (Min): | 3.9V | Ingevoerd voltage - (Maximum): | 36V |
| Voltage - (Min/Vaste) Output: | 5V | Huidig - Output: | 5.5A |
| Hoog licht: | LMS3655LQRNLRQ1 schakelende regelaar IC,22 VFQFN LMS3655LQRNLRQ1,22 VFQFN schakelende regelaar IC |
||
Productomschrijving
LMS3655LQRNLRQ1 Buck Schakelregelaar IC Vast 5V 1 Uitgang 5,5A 22-VFQFN
Buck Schakelregelaar IC Positief Vast 5V 1 Uitgang 5,5A 22-VFQFN
De LMS3635-Q1 en LMS3655-Q1 synchrone buck-regelaars zijn geoptimaliseerd voor hoogwaardige toepassingen en leveren een uitgangsspanning van 3,3 V, 5 V of een instelbare uitgang van 1 V tot 20 V. Naadloze overgang tussen PWM- en PFM-modi, samen met een lage ruststroom, zorgt voor een hoog rendement en superieure transiënte reacties bij alle belastingen.
Kenmerken vanLMS3655LQRNLRQ1
AEC-Q100-gekwalificeerd voor automobieltoepassingen
– Apparaattemperatuurklasse 1: –40°C tot +125°C
omgevingstemperatuur
– Apparaat HBM classificatie niveau 2
– Apparaat CDM-classificatieniveau C6
• 96% piekrendement bij het omzetten van 12 V naar 5 V
• Lage EMI en geminimaliseerd rinkelen van schakelknooppunten
• 400 kHz (±10%) vaste schakelfrequentie
• -40°C tot +150°C junctietemperatuurbereik
• Externe frequentiesynchronisatie
• RESET-uitgang met intern filter en 3-ms release
timer
• Automatische lichte belastingsmodus voor verbeterde efficiëntie
• Pin-selecteerbare geforceerde PWM-modus
• Ingebouwde compensatie, softstart, stroombegrenzing,
thermische uitschakeling en UVLO
• 0,35 V uitval met 3,5 A belasting bij 25°C (typisch)
• 18-µA IQ_VIN: ruststroom bij 3,3 VOUT en nee
belasting (typisch)
• Uitgangsspanning: 5 V, 3,3 V en ADJ (1 V tot 20 V)
• ±1,5% referentiespanningstolerantie
Specificaties vanLMS3655LQRNLRQ1
|
Mfr
|
Texas Instrumenten
|
|
Serie
|
Automobiel, AEC-Q100
|
| Pakket | Band & Spoel (TR) |
|
Product
|
LMS3655LQRNLRQ1
|
|
Functie
|
Aftreden
|
|
Uitgangsconfiguratie
|
Positief
|
|
Topologie
|
Bok
|
|
Uitgangstype
|
Vast
|
|
Aantal uitgangen
|
1
|
|
Spanning - ingang (min.)
|
3,9V
|
|
Spanning - ingang (max.)
|
36V
|
|
Spanning - Uitgang (Min/Vast)
|
5V
|
|
Spanning - Uitgang (Max)
|
-
|
|
Huidige uitgang
|
5.5A
|
|
Frequentie - Schakelen
|
250 kHz ~ 500 kHz
|
|
Synchrone gelijkrichter
|
Nee
|
|
Bedrijfstemperatuur
|
-40°C ~ 125°C (TA)
|
|
Montage type
|
Opbouwmontage, bevochtigbare flank
|
|
Pakket / koffer
|
22-VFQFN
|
|
Toestelpakket leverancier
|
22-VQFN-HR (5x4)
|
|
Basisproductnummer
|
LMS3655
|
bereik (−10 ̊
Milieu- en exportclassificaties
met avck-
| ATTRIBUUT | BESCHRIJVING |
|---|---|
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
TOEPASSINGEN vanLMS3655LQRNLRQ1
• Opladen via USB voor auto's
• Bewaking van chauffeurs
• Surround View-systeem ECU
• Mechanisch scannen van LIDAR
• Voertuig tot voertuig
