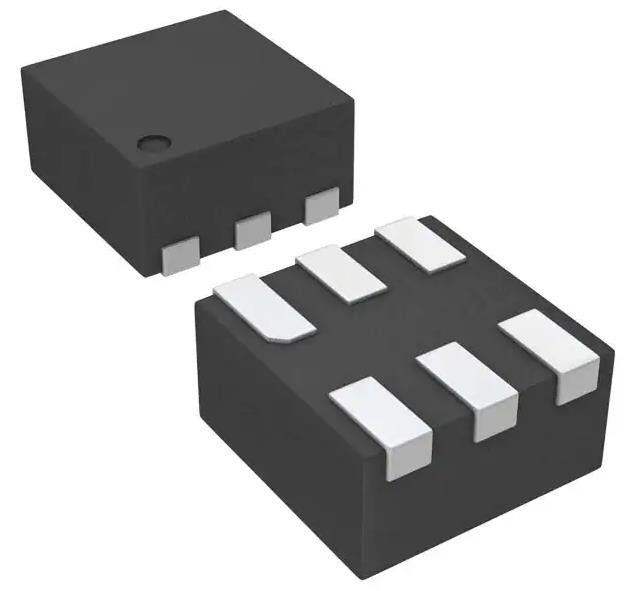

TPS71709QDSERQ1 Lineaire spanningsregelaar IC Positief Vast 1 Uitgang 150mA
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS71709QDSERQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Uitvoertype: | Vastgesteld | Aantal toezichthouders: | 1 |
|---|---|---|---|
| Spanning - Invoer (max): | 6.5V | Spanning - Uitgang (min/vast): | 0.9V |
| Spanningsverlies (max): | 0.3V @ 150mA | Stroom - Uitgang: | 150 mA |
| Stroom - stilstand (Iq): | 80 µA | Stroom - Voeding (max): | 100 μA |
Productomschrijving
TPS71709QDSERQ1 Lineaire spanningsregelaar IC Positief Vast 1 Uitgang 150mA
Specificaties van TPS71709QDSERQ1
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - lineair | |
| Mfr | Texas Instruments |
| Reeks | Automobilerij, AEC-Q100 |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Configuratie van de output | Positief |
| Uitvoertype | Vastgesteld |
| Aantal toezichthouders | 1 |
| Spanning - Invoer (max) | 6.5V |
| Spanning - Uitgang (min/vast) | 0.9V |
| Spanning - Uitgang (max) | - |
| Spanningsverlies (max) | 0.3V @ 150mA |
| Stroom - Uitgang | 150 mA |
| Stroom - stilstand (Iq) | 80 μA |
| Stroom - Voeding (max) | 100 μA |
| PSRR | 70 dB ~ 45 dB (100 Hz ~ 1 MHz) |
| Beheersfuncties | Inzetten |
| Beschermingsfuncties | Overstroom, overtemperatuur, omgekeerde polariteit, onderspanning (UVLO) |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 6-WFDFN |
| Verpakking van de leverancier | 6-WSON (1.5x1.5) |
| Basisproductnummer | TPS717 |
Kenmerken vanTPS71709QDSERQ1
• AEC-Q100-kwalificatie
• Hoge bandbreedte, 1 MHz analoge uitgang
• Differentiële Hall sensing verwerpt gemeenschappelijke-modus velden
• Hoogisolatie SOIC16 breed lichaam pakket biedt galvanische isolatie voor hoogspanningstoepassingen
• Geïntegreerd schild elimineert vrijwel de capacitieve koppeling van de stroomgeleider tot de matrix, waardoor het uitgangsgeluid door hoge dv/dt transiënten sterk wordt onderdrukt
• Toonaangevende geluidsprestaties met een sterk verbeterde bandbreedte door een eigen versterker en filterontwerp
• UL60950-1 (ed. 2) gecertificeerd
□ Dielectrische sterkte Spanning = 3,6 kVRMS
□ Werkspanning van basisisolatie = 616 VRMS
• Snelle en extern configureerbare foutdetectie van overstromingen
• 1 mΩ primaire geleiderweerstand voor laag vermogen verlies en hoge inrush stroom weerstaan vermogen
• Opties voor 3,3 V- en 5 V-eenvoudige voeding
• Uitgangsspanning evenredig aan wisselstroom en gelijkstroom
• Gevoeligheid en stilstandspanning voor betere nauwkeurigheid
• Magnetische hysteresis bijna nul
• Ratiometrische uitslag van de voedingsspanning
Toepassing vanTPS71709QDSERQ1
De ACS732 en ACS733 zijn een nieuwe generatie high bandwidth current sensor IC's van AllegroTM.en nauwkeurige oplossing voor het meten van hoogfrequente stromen in gelijkstroom/ gelijkstroomomvormers en andere schakelkrachttoepassingenDe ACS732 en ACS733 bieden hoge isolatie, hoge bandbreedte Hall-effect-gebaseerde stroom sensing met gebruiker-configureerbare overstroom foutdetectie.
Deze eigenschappen maken ze ideaal geschikt voor de vervanging van hoogfrequente transformatoren en huidige transformatoren in toepassingen met hoge spanningen.
Milieu- en exportclassificaties van TPS71709QDSERQ1
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
