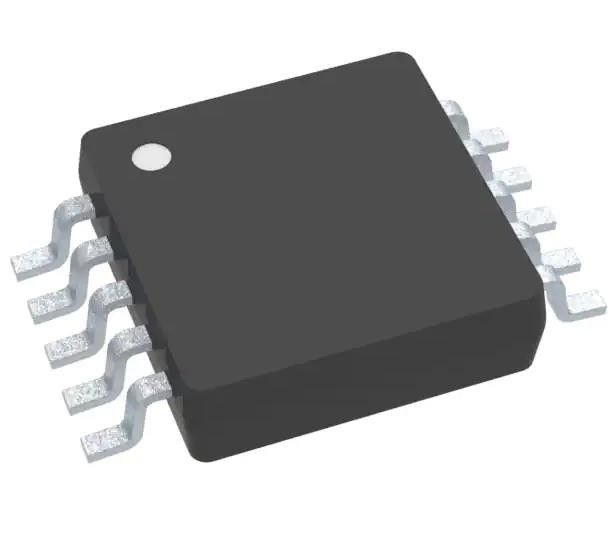

LM3481MMX / NOPB SEPIC-regulator Positieve uitgangscontroller IC 10-VSSOP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM3481MMX/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Uitvoertype: | Transistorschauffeur | Functie: | Step-up, step-up/step-down |
|---|---|---|---|
| Configuratie van de output: | Positief | Topologie: | Verhoging, Flyback, SEPIC |
| Aantal output: | 1 | Outputfasen: | 1 |
| Spanning - Voeding (Vcc/Vdd): | 2.97V ~ 48V | Frequentie - Overstappen: | 100 kHz ~ 1 MHz |
| (Maximum) plichtscyclus: | 85% | Werktemperatuur: | -40°C ~ 125°C (TJ) |
Productomschrijving
LM3481MMX / NOPB SEPIC-regulator Positieve uitgangscontroller IC 10-VSSOP
Specificaties van LM3481MMX/NOPB
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| DC-DC-schakelaars | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Uitvoertype | Transistorschauffeur |
| Functie | Stap-op, stap-op/stap-af |
| Configuratie van de output | Positief |
| Topologie | Boost, Flyback, SEPIC |
| Aantal output | 1 |
| Fases van de productie | 1 |
| Spanning - Voeding (Vcc/Vdd) | 2.97V ~ 48V |
| Frequentie - Overstappen | 100 kHz ~ 1 MHz |
| Werkcyclus (maximaal) | 85% |
| Synchrone rechtgever | - Nee, niet echt. |
| Clock Sync | - Ja, dat klopt. |
| Seriële interfaces | - |
| Beheersfuncties | Activeren, frequentieregeling, ramp, zachte start |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 10-TFSOP, 10-MSOP (0,118", 3,00 mm breedte) |
| Verpakking van de leverancier | 10-VSSOP |
| Basisproductnummer | LM3481 |
Kenmerken van LM3481MMX/NOPB
• LM3481QMM zijn producten voor de automobielindustrie die AEC-Q100-kwalificatie graad 1 hebben behaald (operatietemperatuur tussen 40°C en +125°C)
• 10-Lead VSSOP-pakket
• Interne stuw-trek-driver met 1-A piekstroomcapaciteit
• Stroomlimiet en thermische uitschakeling
• Frequentiecompensatie geoptimaliseerd met een condensator en een resistor
• Interne softstart
• Werk in de huidige modus
• Verstelbare onderspanning met hysteresis
• Pulsoverspringen bij lichte belastingen
• Belangrijkste specificaties
Breed voedingsspanningsbereik van 2,97 V tot 48 V
- 100 kHz tot 1 MHz - Verstelbare en synchroniserbare klokfrequentie
️ ±1,5% (over temperatuur) Interne referentiewaarde
10-μA uitschakelstroom (over temperatuur)
• Maak een aangepast ontwerp met de LM3481 met de WEBENCH Power Designer
Beschrijvingen vanLM3481MMX/NOPB
• Automobiele start-stoptoepassingen
• ADAS-informatie voor de bestuurder
• Draagbare Bluetooth-audio-systemen met één- of tweecellen lithium-ionbatterij
• Notebooks, PDA's, digitale camera's en andere draagbare apparaten
• Offline stroomvoorzieningen
• Set-topdozen
• Versterking van de geluidsversterkers
Milieuclassificaties en exportclassificaties vanLM3481MMX/NOPB
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
