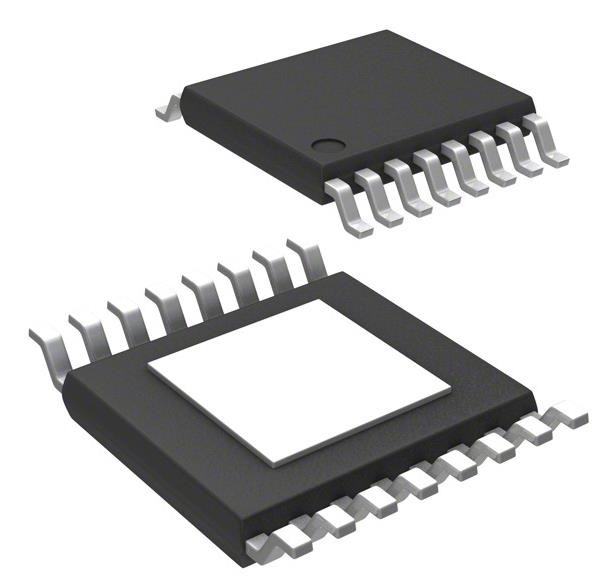

LM43603PWPR Schakelregulator IC Positief verstelbaar 1V 1 Uitgang 3A 16-Power
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM43603PWPR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Functie: | Stap naar beneden | Stap naar beneden: | Positief |
|---|---|---|---|
| Uitvoertype: | Verstelbaar | Aantal output: | 1 |
| Spanning - Input (min): | 3.5v | Spanning - Invoer (max): | 36 V |
| Spanning - Uitgang (min/vast): | 1V | Spanning - Uitgang (max): | 28V |
Productomschrijving
LM43603PWPR Buck Schakelregulator IC Positief verstelbaar 1V 1 Uitgang 3A 16-Power
Specificaties van LM43603PWPR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - DC-DC-schakelregulatoren | |
| Mfr | Texas Instruments |
| Reeks | SIMPLE SWITCHER® |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Functie | Stap naar beneden |
| Configuratie van de output | Positief |
| Topologie | Buck. |
| Uitvoertype | Verstelbaar |
| Aantal output | 1 |
| Spanning - Input (min) | 3.5V |
| Spanning - Invoer (max) | 36 V |
| Spanning - Uitgang (min/vast) | 1V |
| Spanning - Uitgang (max) | 28V |
| Stroom - Uitgang | 3A |
| Frequentie - Overstappen | 200 kHz ~ 2,2 MHz |
| Synchrone rechtgever | - Ja, dat klopt. |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 16-PowerTSSOP (0,173", 4,40 mm breedte) |
| Verpakking van de leverancier | 16-HTSSOP |
| Basisproductnummer | LM43603 |
Kenmerken van LM43603PWPR
• 27-μA stilstandstroom in regel
• Hoge efficiëntie bij lichte belasting (DCM en PFM)
• Voldoet aan de EN55022/CISPR 22 EMI-normen
• Geïntegreerde synchrone rectificatie
• Verstelbaar frequentiebereik: 200 kHz tot 2,2 MHz (standaard 500 kHz)
• Frequentie synchronisatie met externe klok
• Interne compensatie
• Stabiel bij bijna elke combinatie van keramische, polymeer-, tantaal- en aluminiumcapacitoren
• Kracht-Goede vlag
• Een zachte start naar een vooraf bepaalde belasting
• Interne zachte start: 4,1 ms
• Verlengbare tijd voor zachte start door externe condensatoren
• Outputspanningsopsporingscapaciteit
• Precision Enable voor een programma-systeem UVLO
• Output kortsluitbescherming met Hiccup-modus
• Bescherming tegen overtemperatuur bij thermische uitschakeling
• Maak een aangepast ontwerp met de LM43603 met de WEBENCH® Power Designer
Beschrijvingen van LM43603PWPR
• Industriële energievoorzieningen
• Telecommunicatiesystemen
• Sub-AM-band Automotive
• Algemene doelgroep VIN-verordening
• Hoge-efficiëntie-regeling van het laadpunt
Milieuclassificaties en exportclassificaties vanLM43603PWPR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
