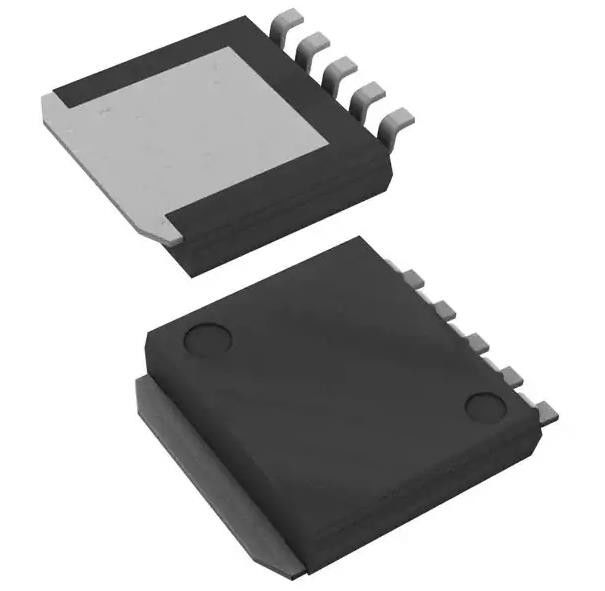

BD3571HFP-TR Lineaire spanningsregelaar IC Positieve vaste 1 Uitgang 500mA HRP-5
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | Bd3571hfp-RT |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Uitvoertype: | Vastgesteld | Aantal toezichthouders: | 1 |
|---|---|---|---|
| Spanning - Invoer (max): | 36 V | Spanning - Uitgang (min/vast): | 5V |
| Spanningsverlies (max): | 0.48V @ 200mA | Stroom - Uitgang: | 500 mA |
| Stroom - stilstand (Iq): | 30 µA | Stroom - Voeding (max): | 50 µA |
| Hoog licht: | Bd3571hfp-RT,BD3571HFP-TR Lineaire spanningsregulator IC |
||
Productomschrijving
BC858CDXV6T1G Bipolair (BJT) Transistor Array 2 PNP (Dual) 30V 100mA 100MHz 500mW
Specificaties vanBD3571HFP-TR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - lineair | |
| Mfr | Rohm halfgeleider |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Configuratie van de output | Positief |
| Uitvoertype | Vastgesteld |
| Aantal toezichthouders | 1 |
| Spanning - Invoer (max) | 36 V |
| Spanning - Uitgang (min/vast) | 5V |
| Spanning - Uitgang (max) | - |
| Spanningsverlies (max) | 0.48V @ 200mA |
| Stroom - Uitgang | 500 mA |
| Stroom - stilstand (Iq) | 30 μA |
| Stroom - Voeding (max) | 50 μA |
| PSRR | 55 dB (120 Hz) |
| Beheersfuncties | Inzetten |
| Beschermingsfuncties | Overstroom, overstemperatuur |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | HRP-5 (5 leidingen + tab) |
| Verpakking van de leverancier | HRP-5 |
| Basisproductnummer | BD3571 |
Kenmerken van BD3571HFP-TR
1) Ultralage stilstandstroom: 30 μA (TYP.)
2) Transistors met een laag verzadigingsspanning van het type P-kanaal DMOS-uitgang
3) Hoog uitgangsspanningsnauwkeurigheid: 2%/Iomax = 500 mA
4) Keramische condensatoren met een lage ESR kunnen worden gebruikt als uitgangscondensatoren.
5) Spanning van de voedingsbron Vcc = 50 V
6) Ingebouwde overstromingsbeschermingscircuit en thermisch afsluitcircuit
7) TO252-3, TO252-5, HRP5-pakket
Toepassingen van BD3571HFP-TR
Invoertoestellen van voertuigen (body-control, auto-stereo's, satellietnavigatiesystemen, enz.)
Milieuclassificaties en exportclassificaties vanBD3571HFP-TR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
