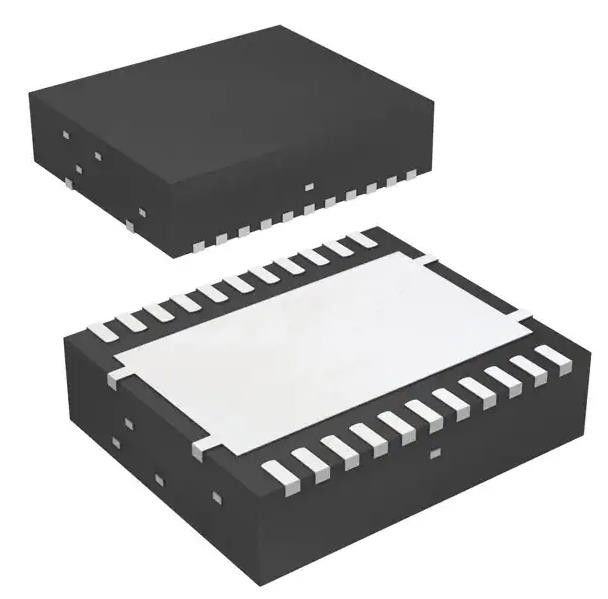

TPS56221DQPR Buck Schakelregulator IC Positief instelbaar 0.6V 1 Uitgang 25A
Productdetails:
Plaats van herkomst: | Oorspronkelijk |
Merknaam: | original |
Certificering: | original |
Modelnummer: | TPS56221DQPR |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: | 1 |
---|---|
Prijs: | negotiation |
Verpakking Details: | kartonnen doos |
Levertijd: | 1-3 werkdagen |
Betalingscondities: | T/T |
Levering vermogen: | 100,000 |
Gedetailleerde informatie |
|||
Uitvoertype: | Verstelbaar | Aantal output: | 1 |
---|---|---|---|
Spanning - Input (min): | 4.5V | Spanning - Invoer (max): | 14V |
Spanning - Uitgang (min/vast): | 0.6V | Spanning - Uitgang (max): | 13.02V |
Stroom - Uitgang: | 25A | Frequentie - Overstappen: | 300kHz, 500kHz, 950kHz |
Hoog licht: | TPS56221DQPR,TPS56221DQPR Buck Switch Regulator IC,Positief Regelbaar Buck Switching Regulator IC |
Productomschrijving
TPS56221DQPR Buck Schakelregulator IC Positief instelbaar 0.6V 1 Uitgang 25A
Specificaties van TPS56221DQPR
TYPE | Beschrijving |
Categorie | Geïntegreerde schakelingen (IC's) |
Energiebeheer (PMIC) | |
Spanningsregulatoren - DC-DC-schakelregulatoren | |
Mfr | Texas Instruments |
Reeks | - |
Pakket | Tape & Reel (TR) |
Snijdband (CT) | |
Functie | Stap naar beneden |
Configuratie van de output | Positief |
Topologie | Buck. |
Uitvoertype | Verstelbaar |
Aantal output | 1 |
Spanning - Input (min) | 4.5V |
Spanning - Invoer (max) | 14V |
Spanning - Uitgang (min/vast) | 0.6V |
Spanning - Uitgang (max) | 13.02V |
Stroom - Uitgang | 25A |
Frequentie - Overstappen | 300 kHz, 500 kHz, 950 kHz |
Synchrone rechtgever | - Ja, dat klopt. |
Werktemperatuur | -40°C ~ 125°C (TJ) |
Montage-type | Oppervlakte |
Pakket / doos | 22-PowerLFDFN |
Verpakking van de leverancier | 22-LSON-CLIP (6x5) |
Basisproductnummer | TPS56221 |
Kenmerken van TPS56221DQPR
• Invoerspanningsbereik van 4,5 V tot 14 V
• Incorporeert Power Block technologie
• Tot 25-A uitgangsstroom
• Opties voor vaste frequentie van 300 kHz, 500 kHz en 1 MHz
• High-Side en Low-Side MOSFET RDS (aan) Sensing
• Programmeerbare zachte start
• 600 mV referentiespanning met een nauwkeurigheid van 1%
• Spanningsregeling met feed-forward
• Ondersteunt voorgevoelige output
• Thermische afsluiting
• 22-pin 5-mm × 6-mm PQFN PowerPADTM Package
Toepassingen van TPS56221DQPR
• Power modules op het punt van laden (POL)
• DC-DC-omvormers met een hoge dichtheid voor telecom- en netwerkaanpassingen
Milieuclassificaties en exportclassificaties vanTPS56221DQPR
AANZET | Beschrijving |
RoHS-status | ROHS3-conform |
Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
REACH-status | REACH is getroffen |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
