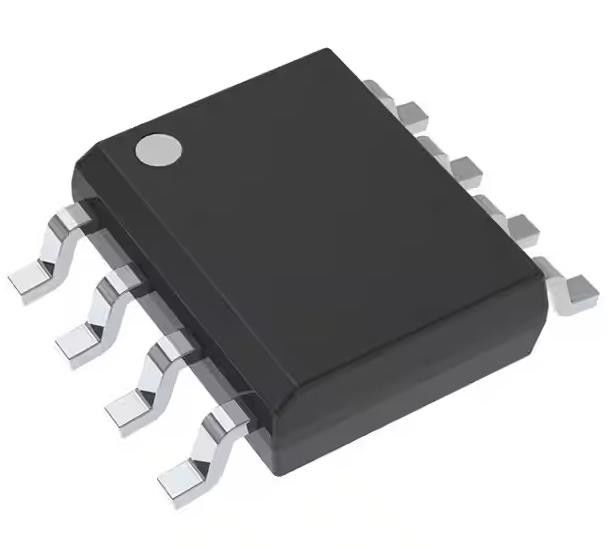

TPS54331DR Buck Schakelregulator IC Positief instelbaar 0.8V 1 Uitgang 3A 8-SOIC
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS54331DR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Functie: | Stap naar beneden | Configuratie van de output: | Positief |
|---|---|---|---|
| Uitvoertype: | Verstelbaar | Aantal output: | 1 |
| Spanning - Input (min): | 3.5v | Spanning - Invoer (max): | 28V |
| Spanning - Uitgang (min/vast): | 0.8V | Spanning - Uitgang (max): | 25 V |
| Hoog licht: | TPS54331DR,TPS54331DR Buck Switch Regulator IC |
||
Productomschrijving
TPS54331DR Buck Schakelregulator IC Positief instelbaar 0.8V 1 Uitgang 3A 8-SOIC
Specificaties van TPS54331DR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - DC-DC-schakelregulatoren | |
| Mfr | Texas Instruments |
| Reeks | Eco-ModeTM |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Functie | Stap naar beneden |
| Configuratie van de output | Positief |
| Topologie | Buck. |
| Uitvoertype | Verstelbaar |
| Aantal output | 1 |
| Spanning - Input (min) | 3.5V |
| Spanning - Invoer (max) | 28V |
| Spanning - Uitgang (min/vast) | 0.8V |
| Spanning - Uitgang (max) | 25 V |
| Stroom - Uitgang | 3A |
| Frequentie - Overstappen | 570 kHz |
| Synchrone rechtgever | - Nee, niet echt. |
| Werktemperatuur | -40 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 8-SOIC |
| Basisproductnummer | TPS54331 |
Kenmerken van TPS54331DR
• Invoerspanningsbereik van 3,5 tot 28 V
• Verstelbare uitgangsspanning tot 0,8 V
• Geïntegreerde 80-mΩ high-side MOSFET ondersteunt tot 3-A continue uitgangsstroom
• Hoge efficiëntie bij lichte belastingen met een puls overslaan Eco-modus
• Vaste 570-kHz schakelfrequentie
• Typische stilstandstroom bij uitschakeling van 1 μA
• Verstelbare limieten voor trage start en inrushstromen
• Programmeerbare UVLO-drempel
• Overspanningsbescherming
• Stroomlimiet cyclus voor cyclus, frequentie-opvouwbaarheid en bescherming tegen thermische uitschakeling
• Verkrijgbaar in het gebruiksvriendelijke SOIC8-pakket of in het thermologisch verbeterde SOIC8 PowerPADTM-pakket
• Maak een aangepast ontwerp met de TPS54331 met de WEBENCH® Power Designer
Toepassingen van TPS54331DR
• Gebruikerstoepassingen zoals set-top boxes, CPE-apparatuur, LCD-displays, randapparatuur en batterijladers
• industriële en auto-audio-energievoorzieningen
• 5V-, 12V- en 24V-verdeelde stroomsystemen
Milieuclassificaties en exportclassificaties vanTPS54331DR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
