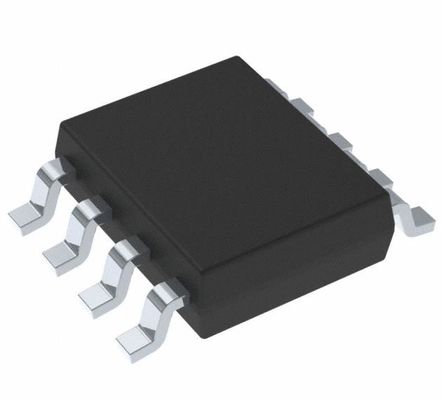

TPS54328DDAR Buck Schakelregulator IC Positief instelbaar 0,76V 1 Uitgang 3A
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS54328DDAR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Topologie: | Buck. | Uitvoertype: | Verstelbaar |
|---|---|---|---|
| Aantal output: | 1 | Spanning - Input (min): | 4.5V |
| Spanning - Invoer (max): | 18V | Spanning - Uitgang (min/vast): | 0.76V |
| Spanning - Uitgang (max): | 7V | Stroom - Uitgang: | 3A |
Productomschrijving
TPS54328DDAR Buck Schakelregulator IC Positief instelbaar 0,76V 1 Uitgang 3A
Specificaties vanTPS54328DDAR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - DC-DC-schakelregulatoren | |
| Mfr | Texas Instruments |
| Reeks | D-CAP2TM, Eco-ModeTM |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Functie | Stap naar beneden |
| Configuratie van de output | Positief |
| Topologie | Buck. |
| Uitvoertype | Verstelbaar |
| Aantal output | 1 |
| Spanning - Input (min) | 4.5V |
| Spanning - Invoer (max) | 18V |
| Spanning - Uitgang (min/vast) | 0.76V |
| Spanning - Uitgang (max) | 7V |
| Stroom - Uitgang | 3A |
| Frequentie - Overstappen | 700 kHz |
| Synchrone rechtgever | - Ja, dat klopt. |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-PowerSOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 8-SO PowerPad |
| Basisproductnummer | TPS54328 |
Kenmerken van TPS54328DDAR
• D-CAP2TM-modus zorgt voor een snelle tijdelijke reactie
• Low Output Ripple en toestaat Ceramic Output Capacitor
• Breed inslagspanningsbereik: 4,5 V tot 18 V
• Uitgangsspanningsbereik: 0,76 V tot 7 V
• Zeer efficiënte geïntegreerde FET's geoptimaliseerd voor toepassingen met een lagere werkcyclus
️ 100 mΩ (hoog) en 70 mΩ (laag)
• Hoge efficiëntie, minder dan 10 μA bij uitschakeling
• Hoog initiële bandgap referentie nauwkeurigheid
• Verstelbare zachte start
• Vooraf vertekende zachte start
• 700-kHz schakelfrequentie (fSW)
• Cyclus-voor-cyclus overstromingslimiet
• Auto-Skip Eco-ModeTM voor een hoge efficiëntie bij lichte belasting
Toepassingen van TPS54328DDAR
• Een breed toepassingsgebied voor laagspanningssystemen
¢ Digitale TV-stroomvoorzieningen
High Definition Blu-ray DiscTM-spelers
¢ Netwerken van thuisterminals
¢ Digitale set-top-boxen (STB)
Milieuclassificaties en exportclassificaties vanTPS54328DDAR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
