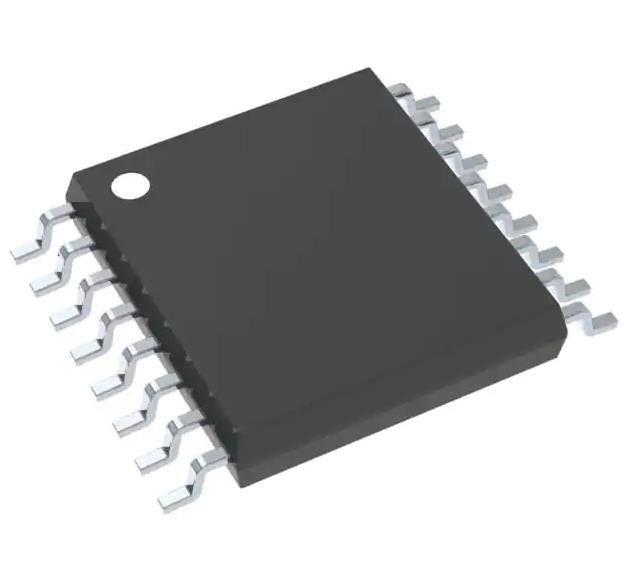

TS3A44159PWR 4 Circuit Switching Regulator IC 2:1 450mOhm 16-TSSOP
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TS3A44159PWR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Multiplexer/Demultiplexer-circuit: | 2:01 | Aantal circuits: | 4 |
|---|---|---|---|
| (De Maximum) Weerstand van de op-staat: | 450mOhm | Kanaal-aan-kanaal Aanpassing (ΔRon): | 50mOhm |
| Voltage - de Levering, kiest uit (V+): | 1.65V ~ 4.3V | Schakelaartijd (Ton, (Maximum) Toff): | 23ns, 32ns |
| -3db bandbreedte: | 35MHz | Injectie van lading: | 139pC |
| Kanaalcapacitieve weerstand (Cs (weg), CD (weg)): | 50pF | Huidig - Lekkage (IS (weg)) (Maximum): | 20nA |
| Hoog licht: | TS3A44159PWR,TS3A44159PWR Schakelregulator IC,4 Circuit Switching Regulator IC |
||
Productomschrijving
TS3A44159PWR 4 Circuit Switching Regulator IC 2:1 450mOhm 16-TSSOP
Specificaties van TS3A44159PWR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Interface | |
| Analoogschakelaars, multiplexers, demultiplexers | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Schakelcircuit | SPDT |
| Multiplexer-/demultiplexercircuit | 2:01 |
| Aantal circuits | 4 |
| Instandhoudingsvermogen (max) | 450 mOhm |
| Kanal-op-kanaal-matching (ΔRon) | 50 mOhm |
| Spanning - Voeding, enkelvoudig (V+) | 1.65V ~ 4.3V |
| Spanning - Voeding, dubbel (V±) | - |
| Schakeltijd (Ton, Toff) (Max) | 23 en 32 uur |
| -3 dB bandbreedte | 35 MHz |
| Injectie van lading | 139pC |
| Capaciteit van het kanaal (CS ((uitgeschakeld), CD ((uitgeschakeld)) | 50 pF |
| Stroom - lek (IS(uit) (max) | 20nA |
| Overstroom | -73 dB @ 100 kHz |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 16-TSSOP (0,173", 4,40 mm breedte) |
| Verpakking van de leverancier | 16-TSSOP |
| Basisproductnummer | TS3A44159 |
Kenmerken vanTS3A44159PWR
* Specifiek onderbreken-voor-maken schakelen
* Lage ON-standsweerstand (< 0,5 Q)
* Controle-invoer is compatibel met 1.8-V logica
* Low Charge Injection
* Uitstekende ON-state weerstand matchingLow Total Harmonic Distortion (THD)
* 1,65-V tot 4,3-V enkelvoedingsbedrijf
* Vergrendelingsprestaties hoger dan 100 mAPer JESD 78, klasse II
* ESD-prestaties getest per JESD 22+
- 2000-V Mensenlichaammodel ((A114-B, klasse II)
- +1000-V geladen apparaat model (C101)
Inleiding vanTS3A44159PWR
* Mobiele telefoon
* PDA's
* Draagbare instrumenten
* Routing van audio- en video-signalen
* Systemen voor het verkrijgen van gegevens met lage spanning
* Communicatiecircuits
* Modems
* Hard drives
* Computerperifere apparaten
* Draadloze pinnen en randapparatuur
Milieu- en exportclassificatiesvan TS3A44159PWR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
