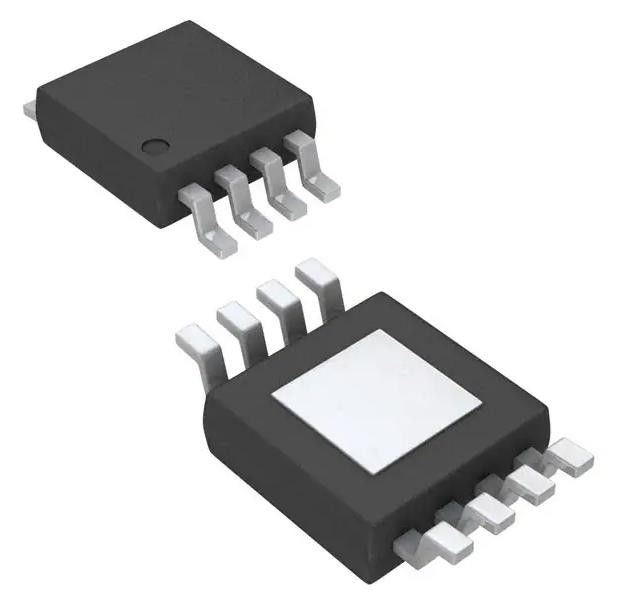

TPS7A4901DGNR Lineaire spanningsregelaar IC Positief instelbaar 1 Uitgang 150mA
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS7A4901DGNR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal toezichthouders: | 1 | Spanning - Invoer (max): | 35V |
|---|---|---|---|
| Spanning - Uitgang (min/vast): | 1.194V | Spanning - Uitgang (max): | 33V |
| Spanningsverlies (max): | 0.6V @ 150mA | Stroom - Uitgang: | 150 MA |
| Stroom - stilstand (Iq): | 100 µA | Stroom - Voeding (max): | 800 µA |
| PSRR: | 72dB (120Hz) | 72dB (120Hz): | Over Stroom, over Temperatuur, onder Voltageuitsluiting (UVLO) |
| Hoog licht: | TPS7A4901DGNR,TPS7A4901DGNR Lineaire spanningsregelaar IC,150 mA lineaire spanningsregelaar IC |
||
Productomschrijving
TPS7A4901DGNR Lineaire spanningsregelaar IC Positief instelbaar 1 Uitgang 150mA
Specificaties van TPS7A4901DGNR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - lineair | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Configuratie van de output | Positief |
| Uitvoertype | Verstelbaar |
| Aantal toezichthouders | 1 |
| Spanning - Invoer (max) | 35 V |
| Spanning - Uitgang (min/vast) | 1.194V |
| Spanning - Uitgang (max) | 33V |
| Spanningsverlies (max) | 0.6V @ 150mA |
| Stroom - Uitgang | 150 mA |
| Stroom - stilstand (Iq) | 100 μA |
| Stroom - Voeding (max) | 800 μA |
| PSRR | 72 dB (120 Hz) |
| Beheersfuncties | Inzetten |
| Beschermingsfuncties | Overstroom, overtemperatuur, onderspanning (UVLO) |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-TSSOP, 8-MSOP (0,118", 3,00 mm breedte) Blootgestelde pad |
| Verpakking van de leverancier | 8-HVSSOP |
| Basisproductnummer | TPS7A4901 |
Kenmerken vanTPS7A4901DGNR
* Invoerspanningsbereik: 3 V tot 36 V
* Geluid:
- 12,7 VRms (20 Hz tot 20 kHz)
- 15,4 VRms (10 Hz tot 100 kHz)
* Stroomvoorziening Ripple Afwijzing:
- 72 dB (120 Hz)
- 52 dB (10 Hz tot 400 kHz)
* Verstelbare uitslag: 1,194 V tot 33 V
* Uitgangsstroom: 150 mA
* Afvalspanning: 260 mV bij 100 mA
* Stabiel met keramische condensatoren 2 2.2 uF
* CMOS Logic-Level Compatible Enable Pin
* Vaste stroomlimiet en thermische afsluiting
* Pakketten: 8-pin HVSSOP PowerPADTM en 3-mm x 3-mm VSON
* Werktemperatuurbereik: -40°C tot 125°C
Inleiding vanTPS7A4901DGNR
* Voedingsrails voor op-versterkers, DAC's, ADC's en andere analoge hoogprecisiecircuits
* Audio
* Na reglementering van de gelijkstroomconverter en de rippelfiltering
* Test en meting
* Rx, Tx en PA-circuits
* Industriële instrumenten
* Basisstations en telecominfrastructuur
Milieu- en exportclassificatiesvan TPS7A4901DGNR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
