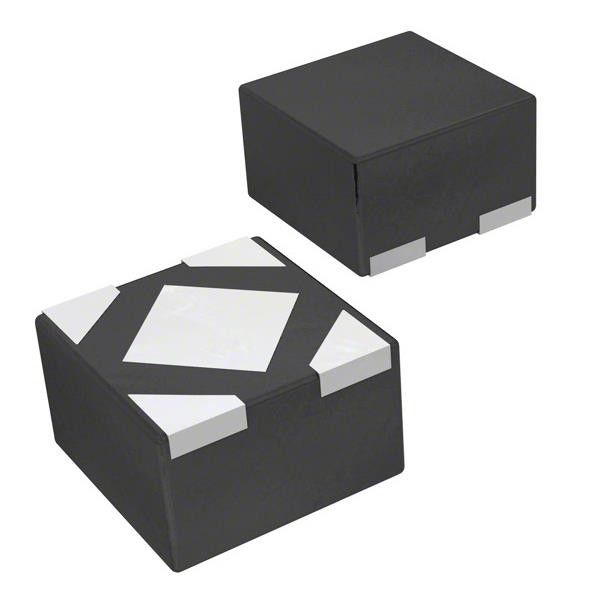

NCP145AMX120TCG Lineaire spanningsregelaar IC 1 Uitgang 500mA 4-XDFN (1.2x1.2)
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | NCP145AMX120TCG |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Uitvoertype: | Vastgesteld | Aantal toezichthouders: | 1 |
|---|---|---|---|
| Spanning - Invoer (max): | 5.5V | Spanning - Uitgang (min/vast): | 1.2V |
| Spanningsverlies (max): | 0.25V @ 500mA | Stroom - Uitgang: | 500 mA |
| Stroom - Voeding (max): | 110 µA | PSRR: | 70 dB (1 kHz) |
Productomschrijving
NCP145AMX120TCG Lineaire spanningsregelaar IC 1 Uitgang 500mA 4-XDFN (1.2x1.2)
Specificaties van NCP145AMX120TCG
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - lineair | |
| Mfr | een half |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Configuratie van de output | Positief |
| Uitvoertype | Vastgesteld |
| Aantal toezichthouders | 1 |
| Spanning - Invoer (max) | 5.5V |
| Spanning - Uitgang (min/vast) | 1.2V |
| Spanning - Uitgang (max) | - |
| Spanningsverlies (max) | 0.25V @ 500mA |
| Stroom - Uitgang | 500 mA |
| Stroom - Voeding (max) | 110 μA |
| PSRR | 70 dB (1 kHz) |
| Beheersfuncties | Inzetten |
| Beschermingsfuncties | Overstroom, overstemperatuur |
| Werktemperatuur | -40 °C ~ 85 °C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 4-XDFN blootgestelde pad |
| Verpakking van de leverancier | 4-XDFN (1.2x1.2) |
| Basisproductnummer | NCP145 |
Kenmerken van NCP145AMX120TCG
• Invoerspanningsbereik: 1,0 V tot 5,5 V
• Biasspanningsbereik: 2,4 V tot 5,5 V
• Vaste spanningsvarianten beschikbaar
• Uitgangsspanningsbereik: 1,0 V tot 1,8 V (vast)
• ±1,5% nauwkeurigheid bij temperatuur, 0,5% VOUT @ 25°C
• UltraLow Dropout: typisch 140 mV bij 500 mA
• Inlaatstroom met zeer lage bias van type 80 A
• Inlaatstroom met een zeer lage bias in de uitschakelstand: type 0,5 A
• Logic Level Enable Input voor ON/OFF-controle
• Output Actieve ontladingsoptie beschikbaar
• Stabiel met een 2,2 F keramische condensator
• Verkrijgbaar in XDFN4 − 1,2 mm x 1,2 mm x 0,4 mm Verpakking
• Deze apparaten zijn Pb-vrij, halogeenvrij/BFRvrij en voldoen aan de RoHS-normen
Toepassingen van NCP145AMX120TCG
• Apparatuur op batterij
• Smartphones, tablets
• Camera's, DVR's, STB's en camcorders
Milieu &Exportclassificaties van NCP145AMX120TCG
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
