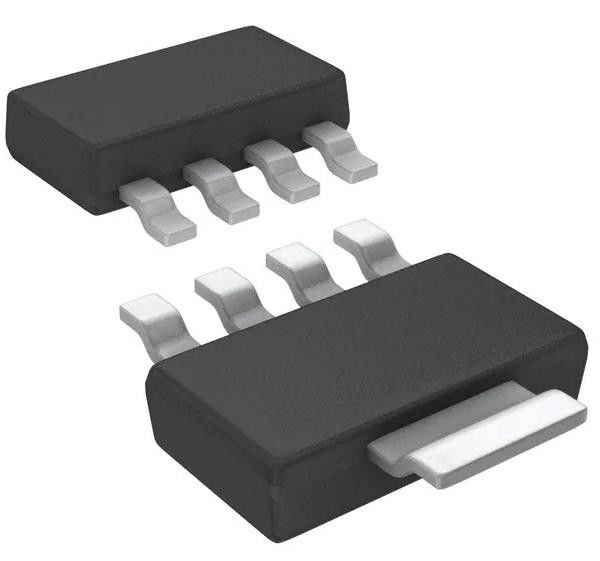

LP38692MP-3.3/NOPB Lineaire spanningsregelaar IC Positieve vaste 1 Uitgang 1A
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LP2950CDTX-3.3/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal toezichthouders: | 1 | Spanning - Invoer (max): | 10V |
|---|---|---|---|
| Spanning - Uitgang (min/vast): | 3.3V | Spanningsverlies (max): | 1V @ 1A |
| Stroom - Uitgang: | 1A | Stroom - stilstand (Iq): | 55 µA |
| Stroom - Voeding (max): | 100 µA | PSRR: | 55dB (120Hz) |
Productomschrijving
LP38692MP-3.3/NOPB Lineaire spanningsregelaar IC Positieve vaste 1 Uitgang 1A
Specificaties van LP38692MP-3.3/NOPB
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - lineair | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Configuratie van de output | Positief |
| Uitvoertype | Vastgesteld |
| Aantal toezichthouders | 1 |
| Spanning - Invoer (max) | 10V |
| Spanning - Uitgang (min/vast) | 3.3V |
| Spanning - Uitgang (max) | - |
| Spanningsverlies (max) | 1V @ 1A |
| Stroom - Uitgang | 1A |
| Stroom - stilstand (Iq) | 55 μA |
| Stroom - Voeding (max) | 100 μA |
| PSRR | 55 dB (120 Hz) |
| Beheersfuncties | - |
| Beschermingsfuncties | Overmatige temperatuur |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | TO-261-5, TO-261AB |
| Verpakking van de leverancier | SOT-223-5 |
| Basisproductnummer | LP38692 |
Specificaties van LP38692MP-3.3/NOPB
• Een breed inlaatspanningsbereik (2,7 V tot 10 V)
• 2,5% uitslagnauwkeurigheid (25°C)
• Lage uitvalspanning: 450 mV bij 1 A (typisch 5 VOUT)
• Precision (Trimmed) Bandgap Reference
• Gewaarborgde specificaties voor ¥40°C tot 125°C
• 1-μA stilstandstroom
• Bescherming tegen overbelasting door warmte
• Foldback-stroombeperking
• 3-Lead TO-252, 5-Lead SOT-223 en 6-Bump WSON-pakketten
• Inzetten van de pin (LP38692)
• Aardspeldstroom: 55 μA (typisch) bij volle belasting
• Precisie Uitgangsspanning: 2,5% (25°C)
Toepassingen van LP38692MP-3.3/NOPB
• Harde schijven
• Notebooks
• Apparaten die op batterijen werken
• Draagbare instrumenten
Milieu &Exportclassificaties van LP38692MP-3.3/NOPB
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
