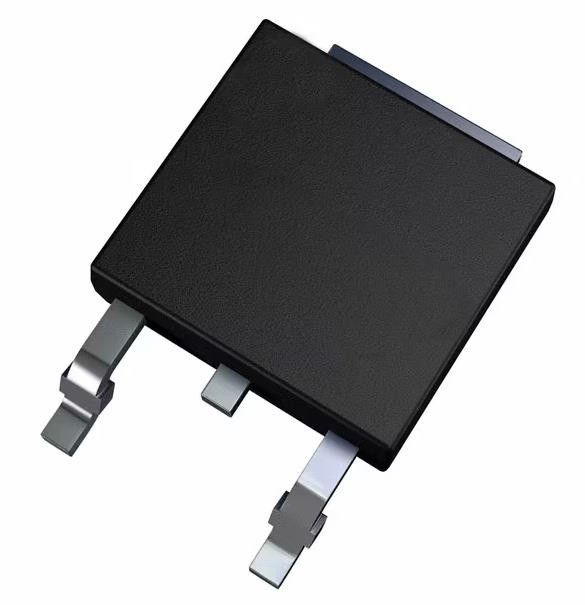

LP2950CDTX-3.3/NOPB Lineaire spanningsregelaar IC Positieve vaste 1 Uitgang 100mA
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LP2950CDTX-3.3/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Configuratie van de output: | Positief | Uitvoertype: | Vastgesteld |
|---|---|---|---|
| Aantal toezichthouders: | 1 | Spanning - Invoer (max): | 30V |
| Spanning - Uitgang (min/vast): | 3.3V | Spanningsverlies (max): | 0.6V @ 100mA |
| Stroom - Uitgang: | 100 mA | Stroom - stilstand (Iq): | 120 µA |
Productomschrijving
LP2950CDTX-3.3/NOPB Lineaire spanningsregelaar IC Positief vast 1 Uitgang 100mA
Specificaties van LP2950CDTX-3.3/NOPB
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - lineair | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Configuratie van de output | Positief |
| Uitvoertype | Vastgesteld |
| Aantal toezichthouders | 1 |
| Spanning - Invoer (max) | 30 V |
| Spanning - Uitgang (min/vast) | 3.3V |
| Spanning - Uitgang (max) | - |
| Spanningsverlies (max) | 0.6V @ 100mA |
| Stroom - Uitgang | 100 mA |
| Stroom - stilstand (Iq) | 120 μA |
| Stroom - Voeding (max) | 14 mA |
| PSRR | - |
| Beheersfuncties | - |
| Beschermingsfuncties | Overstroom, overtemperatuur, kortsluiting |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Verpakking van de leverancier | TO-252-3 |
| Basisproductnummer | LP2950 |
Specificaties van LP2950CDTX-3.3/NOPB
• Invoerspanningsbereik: 2,3 V tot 30 V
• 5V, 3V en 3,3V uitgangsspanning beschikbaar
• Uitgangsspanning met hoge nauwkeurigheid
• Gewaarborgde uitgangsstroom van 100 mA
• Zeer lage stilstandstroom
• Lage uitslagspanning
• Extremely tight load and line regulation (Extreme strakke belasting en lijnregeling)
• Zeer lage temperatuurcoëfficiënt
• Gebruik als reguler of referentie
• Minimale capaciteit voor stabiliteit
• Stroom- en warmtebeperking
• Stabiel met lage ESR-uitgangscondensatoren (10 mΩ tot 6 Ω)
• Alleen LP2951-N versies:
– Error Flag Warns of Output Dropout
✓ Logisch gecontroleerde elektronische afsluiting
Uitgang programmeerbaar van 1,24 V tot 29 V
Toepassingen van LP2950CDTX-3.3/NOPB
• Hoog-efficiënte lineaire regelaar
• Regulator met onderspanning uitschakeling
• Batterie-aangedreven regelaar met een lage uitval
• Regulerend/afschakelend systeem
Milieu &Exportclassificaties van LP2950CDTX-3.3/NOPB
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
