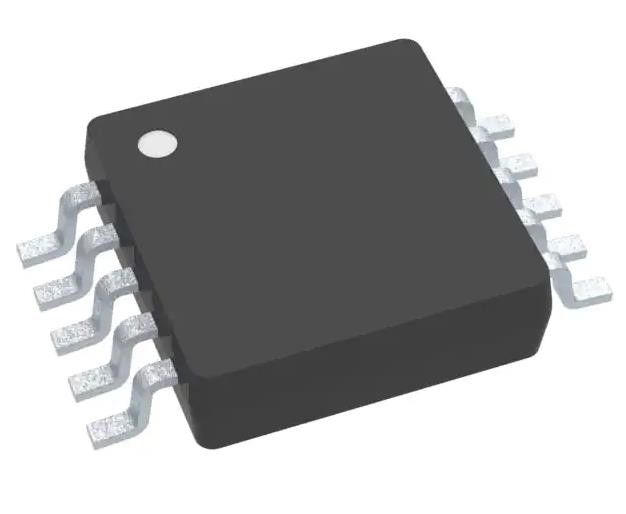

LM5022MM/NOPB Boost SEPIC Regulator Step-Up/Down DC-DC Controller IC 10-VSSOP
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM5022MM/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal output: | 1 | Outputfasen: | 1 |
|---|---|---|---|
| Spanning - Voeding (Vcc/Vdd): | 6V ~ 60V | Frequentie - Overstappen: | 200kHz ~ 990kHz |
| (Maximum) plichtscyclus: | 95% | Synchrone rechtgever: | - Nee. |
| Klok synchronisatie: | - Ja, dat klopt. | Beheersfuncties: | Frequentieregeling, zachte start |
Productomschrijving
LM5022MM/NOPB Boost SEPIC Regulator Step-Up/Down DC-DC Controller IC 10-VSSOP
Specificaties van LM5022MM/NOPB
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| DC-DC-schakelaars | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Uitvoertype | Transistorschauffeur |
| Functie | Stap-op, stap-op/stap-af |
| Configuratie van de output | Positief |
| Topologie | Boost, SEPIC |
| Aantal output | 1 |
| Fases van de productie | 1 |
| Spanning - Voeding (Vcc/Vdd) | 6V ~ 60V |
| Frequentie - Overstappen | 200 kHz ~ 990 kHz |
| Werkcyclus (maximaal) | 95% |
| Synchrone rechtgever | - Nee, niet echt. |
| Clock Sync | - Ja, dat klopt. |
| Seriële interfaces | - |
| Beheersfuncties | Frequentiecontrole, zachte start |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 10-TFSOP, 10-MSOP (0,118", 3,00 mm breedte) |
| Verpakking van de leverancier | 10-VSSOP |
| Basisproductnummer | LM5022 |
Specificaties van LM5022MM/NOPB
• Interne startregulator van 60 V
• 1-A Peak MOSFET gate driver
• VIN-bereik: 6 V tot 60 V (werkzaam tot 3 V na opstarten)
• Werkcycluslimiet van 90%
• Programmeerbare UVLO met hysteresis
• Stroomlimiet voor elke cyclus
• Extern synchroniseerbaar (AC-gekoppeld)
• Frequentieset van de oscillator met een enkele weerstand
• De compensatie van de helling
• Verstelbare zachte start
• 10-pin VSSOP-pakket
Toepassingen van LM5022MM/NOPB
• Boostconverters
• SEPIC-omrekeners
Milieu &Exportclassificaties van LM5022MM/NOPB
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
