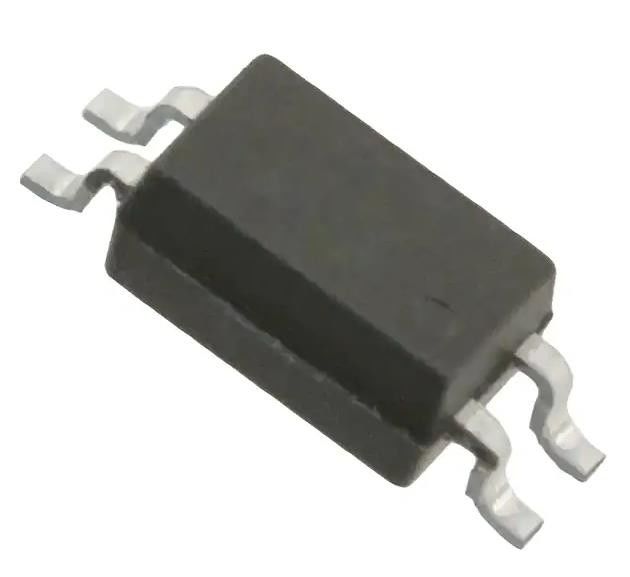

EL3H7 ((B) ((TA) -G Optoisolator Transistor Uitgang 3750Vrms 1 Kanaal 4-SSOP
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | EL3H7 (B) (TA) - G |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Voltage - Isolatie: | 3750Vrms | Huidige Overdrachtverhouding (Min): | 130% @ 5mA |
|---|---|---|---|
| Huidige (Maximum) Overdrachtverhouding: | 260% @ 5mA | Tijdstip van stijging / daling (type): | 5 μs, 3 μs |
| Invoertype: | D.C. | Uitvoertype: | Transistor |
| Spanning - Uitgang (max): | 80 V | Huidig - Output/Kanaal: | 50mA |
Productomschrijving
EL3H7 ((B) ((TA) -G Optoisolator Transistor Uitgang 3750Vrms 1 Kanaal 4-SSOP
Specificaties van DS64MB201SQ
| TYPE | Beschrijving |
| Categorie | Isolatoren |
| optische isolatoren | |
| Transistors, fotovoltaïsche optische isolatoren | |
| Mfr | Everlight Electronics Co Ltd. |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Aantal kanalen | 1 |
| Spanning - Isolatie | 3750Vrms |
| Stroomoverdracht (min) | 130% @ 5mA |
| Stroomoverdracht (maximaal) | 260% @ 5mA |
| Aan / uit tijd (type) | - |
| Tijdstip van stijging / daling (type) | 5 μs, 3 μs |
| Invoertype | D.C. |
| Uitvoertype | Transistor |
| Spanning - Uitgang (max) | 80 V |
| Stroom - Uitgang / Kanaal | 50 mA |
| Spanning - naar voren (Vf) (type) | 1.2V |
| Stroom - gelijkstroom naar voren (als) (max) | 50 mA |
| Vce verzadiging (max) | 200 mV |
| Werktemperatuur | -55 °C ~ 110 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 4-SOIC (0,173", 4,40 mm breedte) |
| Verpakking van de leverancier | 4-SSOP |
| Basisproductnummer | EL3H7 |
Kenmerken van DS64MB201SQ
• vrij van halogenen (Br < 900 ppm,Cl < 900 ppm, Br+Cl < 1500 ppm)
• stroomoverdracht (CTR: 50~600% bij IF = 5mA, VCE = 5V) (CTR: 40~320% bij IF = 10mA, VCE = 5V)
• Hoge isolatiespanning tussen invoer en uitvoer (Viso=3750 V rms)
• Compact 4-pin SSOP met een profiel van 2,0 mm
• Naleving van EU REACH
• Pb-vrij en RoHS-conform.
• UL en cUL goedgekeurd ((nr. E214129)
• VDE goedgekeurd (nr. 132249)
• SEMKO goedgekeurd
• goedgekeurd door NEMKO
• DEMKO goedgekeurd
• goedgekeurd door de FIMKO
Toepassingen van DS64MB201SQ
• DC-DC-omvormers
• Programmeerbare besturingssystemen
• Telecommunicatieapparatuur
• Signaloverdracht tussen circuits met verschillende potentialen en impedanties
Milieu &Exportclassificaties van DS64MB201SQ
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
