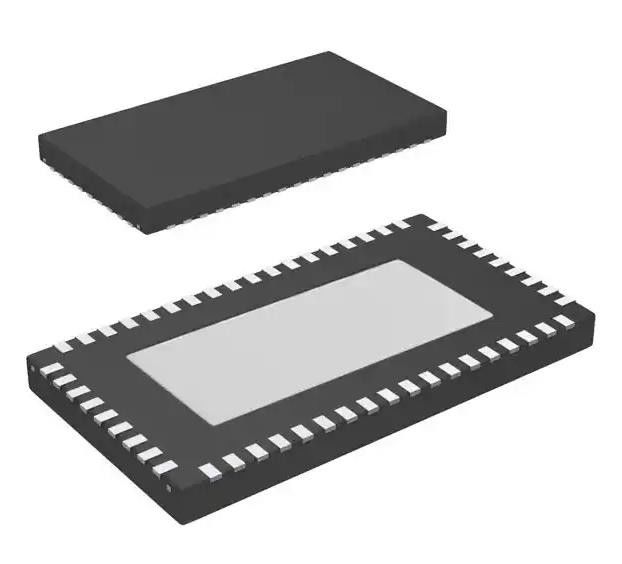

DS64MB201SQ Networking Telecommunications Switch IC 3 Kanaal 54-WQFN (10x5.5)
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | DS64MB201SQ |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Toepassingen: | Voorzien van een netwerk, Telecommunicaties | Multiplexer/Demultiplexer-circuit: | 2:1, 1:2 |
|---|---|---|---|
| Schakelaarkring: | - | Aantal kanalen: | 3 |
| Voltage - de Levering, kiest uit (V+): | 2.38V ~ 2.63V | Kenmerken: | Egalisatie, RXAUI, SATA, XAUI |
| Werktemperatuur: | -40 °C ~ 85 °C (TA) | Pakket / doos: | 54-WFQFN blootliggende pad |
Productomschrijving
DS64MB201SQ Networking Telecommunications Switch IC 3 Kanaal 54-WQFN (10x5.5)
Specificaties van DS64MB201SQ
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Interface | |
| Analoogschakelaars - Speciaal doel | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Toepassingen | Netwerken, telecommunicatie |
| Multiplexer-/demultiplexercircuit | 2:1, 1:2 |
| Schakelcircuit | - |
| Aantal kanalen | 3 |
| Instandhoudingsvermogen (max) | - |
| Spanning - Voeding, enkelvoudig (V+) | 2.38V ~ 2.63V |
| Spanning - Voeding, dubbel (V±) | - |
| -3 dB bandbreedte | - |
| Kenmerken | Het is de eerste keer dat een van de volgende factoren wordt gebruikt: |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 54-WFQFN Blootgestelde pad |
| Verpakking van de leverancier | 54-WQFN (10x5.5) |
| Basisproductnummer | DS64MB201 |
Kenmerken van DS64MB201SQ
* Tot 6,4 Gbps dubbele lijn 2: 1 mux, 1: 2 switcher fan-out
* Verstelbare ontvangsvergelijking tot +33 dB gain
* Verstelbare zend-de-emphasis tot -12 dB
* Verstelbare zend VOD
* < 0,25 Ul residuele DJ bij 6,4 Gbps met 40FR4 sporen
* SATA/SAS: OOB-signaal doorstroom
* Verstelbare elektrische IDLE-detectiedrempel
* laag vermogen
* Signalconditioning programmeerbaar via pinselectie of SMBus interface
* Eenmalige 2,5V-toevoer
* >6 kV HBM ESD-classificatie
* 3,3 V tolerante SMBus-interface
* High speed signal flow-through pinout pakket: 54-pin WQFN (10 mm x 5,5 mm)
Toepassingen van DS64MB201SQ
• SAS en SATA (1.5, 3,0 en 6 Gbps)
• XAUI (3,125 Gbps), RXAUI (6,25 Gbps)
• sRIO Serial Rapid I/O
• Glasvezelkanaal (4,25 Gbps)
• 10GBase-CX4, InfiniBand (SDR & DDR)
• FR-4 achtergrondspuren
Milieu &Exportclassificaties van DS64MB201SQ
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
