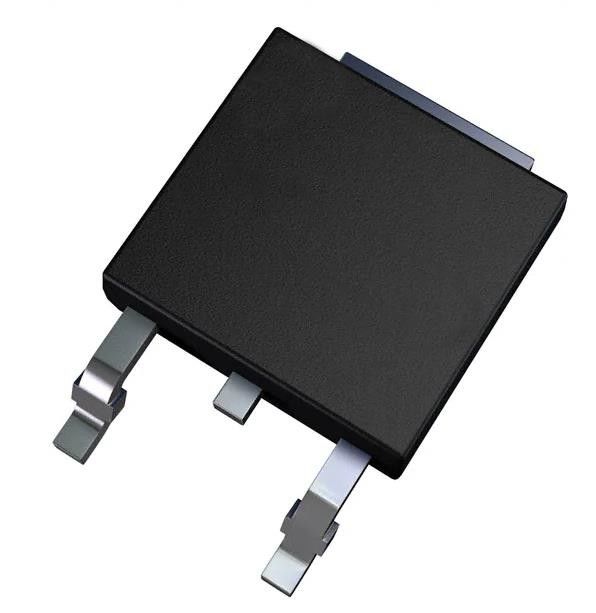

LF120ABDT-TR Lineaire spanningsregelaar IC Positieve vaste 1 Uitgang 500mA DPAK
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LF120ABDT-TR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal toezichthouders: | 1 | Spanning - Invoer (max): | 16V |
|---|---|---|---|
| Spanning - Uitgang (min/vast): | 12 V | Spanningsverlies (max): | 0.7V @ 500mA |
| Stroom - Uitgang: | 500 mA | Stroom - stilstand (Iq): | 1,5mA |
| Stroom - Voeding (max): | 12 mA | PSRR: | 69dB ~ 54dB (120Hz ~ 10kHz) |
Productomschrijving
LF120ABDT-TR Lineaire spanningsregelaar IC Positieve vaste 1 Uitgang 500mA DPAK
Specificaties van LF120ABDT-TR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - lineair | |
| Mfr | STMicro-elektronica |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Configuratie van de output | Positief |
| Uitvoertype | Vastgesteld |
| Aantal toezichthouders | 1 |
| Spanning - Invoer (max) | 16V |
| Spanning - Uitgang (min/vast) | 12V |
| Spanning - Uitgang (max) | - |
| Spanningsverlies (max) | 0.7V @ 500mA |
| Stroom - Uitgang | 500 mA |
| Stroom - stilstand (Iq) | 1.5 mA |
| Stroom - Voeding (max) | 12 mA |
| PSRR | 69dB ~ 54dB (120Hz ~ 10kHz) |
| Beheersfuncties | - |
| Beschermingsfuncties | Overstroom, overstemperatuur |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Verpakking van de leverancier | DPAK |
| Basisproductnummer | LF120 |
KenmerkenvanLF120ABDT-TR
* Zeer lage uitvalspanning (0,45 V)
* Zeer lage stilstandsstroom (typisch 50 μA in OFF-modus, 500 μA in ON-modus)
* Uitgangsstroom tot 500 mA
* Logisch gecontroleerde elektronische uitschakeling
* Uitgangsspanningen van 1.5; 1.8; 2.5; 3.3; 4.7; 5; 6; 8; 8.5; 9; 12 V
* Automobilistisch product: 1,8 V, 2,5 V, 3,3 V, 5,0 V, 8,0 V, 8,5 V VOUT in DPAK en PPAK verpakkingen
* Inwendige stroom- en warmtegrens
* Slechts 2,2 μF voor stabiliteit
* Beschikbaar in ±1% (AB), ±1,5% (AC) of ±2% (C) bij 25 °C
* Afwijzing van de voedingsspanning: 80 dB (typisch)
* Temperatuurbereik: van -40 tot 125 °C
BeschrijvingenvanLF120ABDT-TR
De LFXX is een zeer lage valregulator die verkrijgbaar is in TO-220, TO-220FP, DPAK en PPAK-pakketten en in een breed scala aan uitgangsspanningen.
Milieu- en exportclassificatiesvanLF120ABDT-TR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
