NCV8535MNADJR2G Lineaire spanningsregelaar IC Positief instelbaar 1 Uitgang 500mA
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | NCV8535MNADJR2G |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal toezichthouders: | 1 | Spanning - Invoer (max): | 12V |
|---|---|---|---|
| Spanning - Uitgang (min/vast): | 1.25V | Spanning - Uitgang (max): | 10V |
| Spanningsverlies (max): | 0.34V @ 500mA | Stroom - Uitgang: | 500 mA |
| Stroom - stilstand (Iq): | 190 μA | Stroom - Voeding (max): | 14 mA |
Productomschrijving
NCV8535MNADJR2G Lineaire spanningsregelaar IC Positief instelbaar 1 Uitgang 500mA
Specificaties van NCV8535MNADJR2G
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - lineair | |
| Mfr | een half |
| Reeks | Automobilerij, AEC-Q100 |
| Pakket | Tape & Reel (TR) |
| Productstatus | Actief |
| Configuratie van de output | Positief |
| Uitvoertype | Verstelbaar |
| Aantal toezichthouders | 1 |
| Spanning - Invoer (max) | 12V |
| Spanning - Uitgang (min/vast) | 1.25V |
| Spanning - Uitgang (max) | 10V |
| Spanningsverlies (max) | 0.34V @ 500mA |
| Stroom - Uitgang | 500 mA |
| Stroom - stilstand (Iq) | 190 μA |
| Stroom - Voeding (max) | 14 mA |
| PSRR | - |
| Beheersfuncties | Inzetten |
| Beschermingsfuncties | Overstroom, overstemperatuur |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |

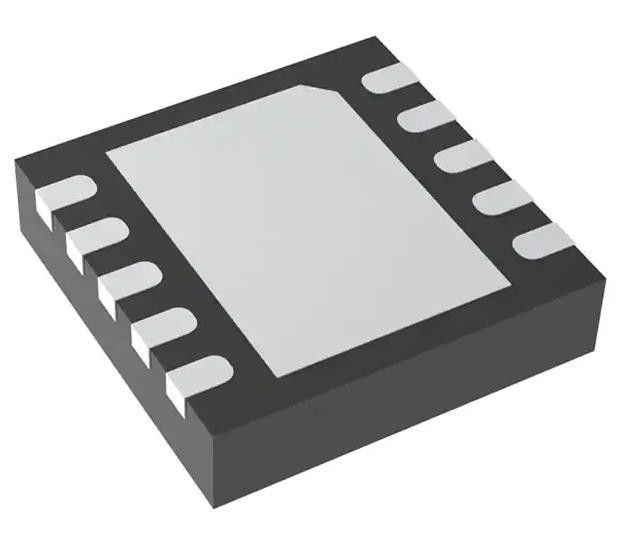

| Pakket / doos | 10-VFDFN blootgestelde pad |
| Verpakking van de leverancier | 10-DFN (3x3) |
| Basisproductnummer | NCV8535 |
KenmerkenvanNCV8535MNADJR2G
• Hoge nauwkeurigheid over lijn en belasting (± 0,9% bij 25°C)
• UltraLow Dropout Voltage bij volle belasting (260 mV typ.)
• Geen minimale uitgangsstroom vereist voor stabiliteit
• Lage geluidsgraad (31 Vrms w/10 nF Cnr en 51 Vrms w/out Cnr)
• Lage uitschakelstroom (0,07 A)
• Bescherming tegen omgekeerde vooroordelen
• 2,9 V tot 12 V aanvoerbereik
• Bescherming bij thermische uitschakeling
• De huidige beperking
• Vereist slechts 1,0 F uitgangscapaciteit voor stabiliteit
• Stabiel met elk type condensator (inclusief MLCC)
• Verkrijgbaar in 1,5 V, 1,8 V, 1,9 V, 2,5 V, 2,8 V, 2,85 V, 3,0 V, 3,3 V, 3,5 V, 5,0 V en verstelbare uitgangsspanningen
• NCV-prefix voor automobiel- en andere toepassingen waarvoor unieke site- en besturingswijzigingsvereisten vereist zijn; AEC-Q100 gekwalificeerd en PPAP-geschikt
• Dit zijn Pb-vrije apparaten
BeschrijvingenvanNCV8535MNADJR2G
• PCMCIA-kaart
• Mobiele telefoons
• Camcoder en camera's
• Netwerksystemen, DSL/kabelmodems
• Set-topbox voor kabels
• MP3/CD-spelers
• DSP-voorziening
• Displays en monitors
Milieu- en exportclassificatiesvanNCV8535MNADJR2G
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
