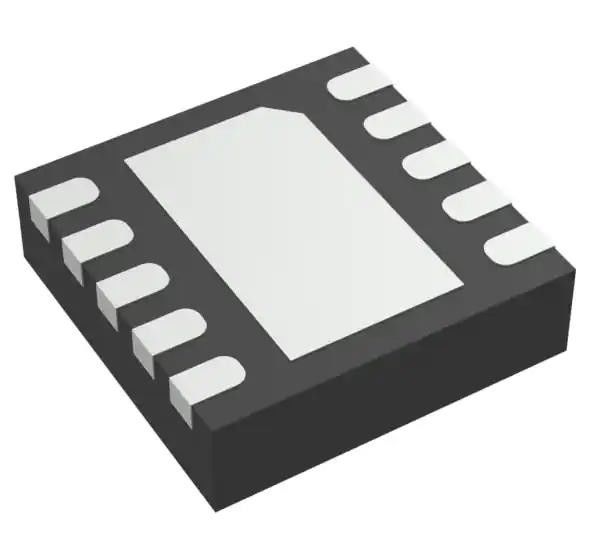

TPS63700DRCR Buck-Boost Schakelregulator IC Negatief instelbaar -2V 360mA
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS63700DRCR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Resistentie: | 2 kOhms | Tolerantie: | ± 0,1% |
|---|---|---|---|
| Vermogen (watts): | 0.1W, 1/10W | Samenstelling: | Dunne film |
| Kenmerken: | Antizwavel, AEC-Q200, vochtbestendig | Temperatuurcoëfficiënt: | ±25ppm/°C |
| Werktemperatuur: | -55°C ~ 155°C | Verpakking van de leverancier: | 603 |
Productomschrijving
TPS63700DRCR Buck-Boost Schakelregulator IC Negatief instelbaar -2V 360mA
Specificaties van TPS63700DRCR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - DC-DC-schakelregulatoren | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Functie | Stepping-up/Step-down |
| Configuratie van de output | Negatief |
| Topologie | Buck-Boost |
| Uitvoertype | Verstelbaar |
| Aantal output | 1 |
| Spanning - Input (min) | 2.7V |
| Spanning - Invoer (max) | 5.5V |
| Spanning - Uitgang (min/vast) | - 2 V |
| Spanning - Uitgang (max) | -15V |
| Stroom - Uitgang | 360 mA |
| Frequentie - Overstappen | 1.38MHz |
| Synchrone rechtgever | - Nee, niet echt. |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 10-VFDFN blootgestelde pad |
| Verpakking van de leverancier | 10-VSON (3x3) |
| Basisproductnummer | TPS63700 |
KenmerkenvanTPS63700DRCR
* Verstelbare uitgangsspanning tot -15 V
* Inputspanningsbereik van 2,7 V tot 5,5 V
* Tot 360 mA uitgangsstroom
* 1000 mA typische schakelstroomlimiet
* Tot 84% efficiëntie
* Typische 1,4-MHz vaste PWMO-operatie
* Thermische uitschakeling
* Typische -19-V-uitgangsoverspanning
* 1,5-pA uitschakelstroom
* Kleine 3-mm x 3-mm SON-10 verpakking (DRC)
BeschrijvingenvanTPS63700DRCR
* Algemene negatieve spanningstoevoer
* Kleine tot middelgrote OLED-displays
* Bias Supply
Milieu- en exportclassificatiesvanTPS63700DRCR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
