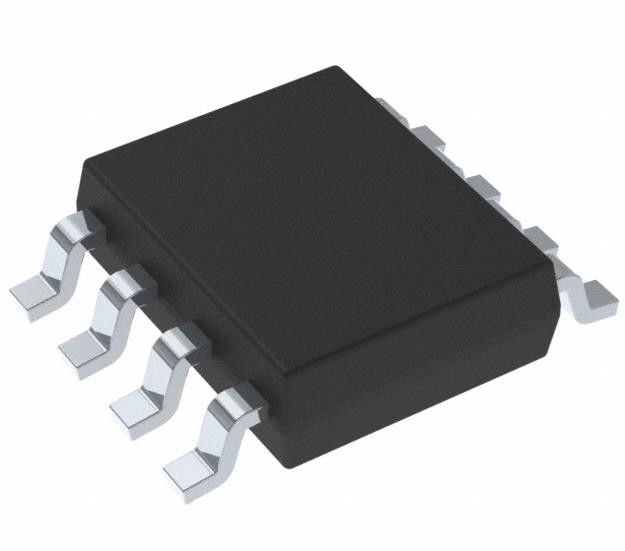

TPS5430DDA Buck Schakelregulator IC Positief instelbaar 1.221V 1 Uitgang 3A
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS5430DDA |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Aantal output: | 1 | Spanning - Input (min): | 5.5V |
|---|---|---|---|
| Spanning - Invoer (max): | 36 V | Spanning - Uitgang (min/vast): | 1.221V |
| Spanning - Uitgang (max): | 32.04V | Stroom - Uitgang: | 3A |
| Frequentie - Overstappen: | 500 kHz | Synchrone rechtgever: | - Nee. |
Productomschrijving
TPS5430DDA Buck Schakelregulator IC Positief instelbaar 1.221V 1 Uitgang 3A
Specificaties van TPS5430DDA
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - DC-DC-schakelregulatoren | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Buis |
| Functie | Stap naar beneden |
| Configuratie van de output | Positief |
| Topologie | Buck. |
| Uitvoertype | Verstelbaar |
| Aantal output | 1 |
| Spanning - Input (min) | 5.5V |
| Spanning - Invoer (max) | 36 V |
| Spanning - Uitgang (min/vast) | 1.221V |
| Spanning - Uitgang (max) | 32.04V |
| Stroom - Uitgang | 3A |
| Frequentie - Overstappen | 500 kHz |
| Synchrone rechtgever | - Nee, niet echt. |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-PowerSOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 8-SO PowerPad |
| Basisproductnummer | TPS5430 |
Kenmerken van TPS5430DDA
• Breed inlaatspanningsbereik:
TPS5430: 5,5 V tot 36 V
TPS5431: 5,5 V tot 23 V
• Tot 3-A continue (4-A piek) uitgangsstroom
• Hoog rendement tot 95% dankzij de geïntegreerde 110-mΩ MOSFET-switch
• Breed uitgangsspanningsbereik: verstelbaar tot 1,22 V met een aanvankelijke nauwkeurigheid van 1,5%
• Interne compensatie vermindert het aantal externe onderdelen
• Vaste 500-kHz-schakelfrequentie voor kleine filters
• Verbeterde lijnregulatie en transiente reactie door inputspanning
• Systeem beschermd door overstromingsbeperking, overspanningsbescherming en thermische uitschakeling
• temperatuurbereik van de bedieningsknooppunt van 40°C tot 125°C
• Verkrijgbaar in een klein thermisch versterkt 8-pin SO PowerPADTM-pakket
• Maak een aangepast ontwerp met de TPS5430 met de WEBENCH® Power Designer
Toepassingen van TPS5430DDA
• Consument: set-top box, DVD, LCD-schermen
• industriële en auto-audio-aandrijvingen
• Batterijladers, LED-toevoer met een hoog vermogen
• 12V en 24V verdeelde stroomsystemen
Milieuclassificaties en exportclassificaties vanTPS5430DDA
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
