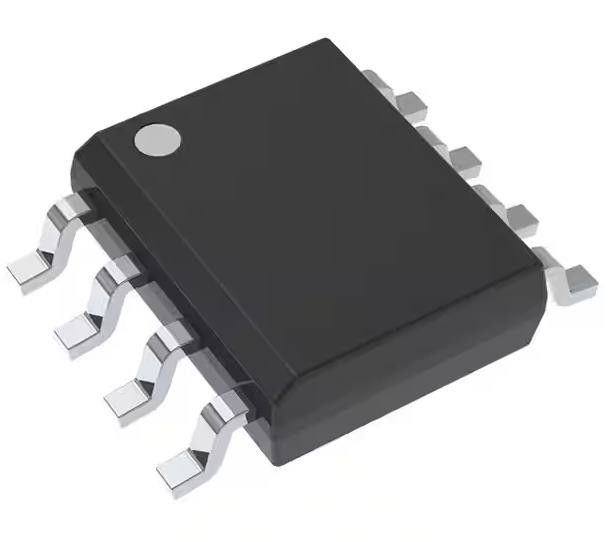

LM2903DR-vergelijkend differentieel open-collector Rail-to-Rail 8-SOIC
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM2903DR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Type: | Verschil | Aantal elementen: | 2 |
|---|---|---|---|
| Uitvoertype: | Open-collector, spoor naar spoor | Voltage - de Levering, kiest/Dubbel uit (±): | 2V ~ 36V, ±1V ~ 18V |
| Voltage - Ingevoerde (Maximum) Compensatie: | 7mV @ 30V | Huidig - Bias Ingevoerd (Maximum): | 0.25µA @ 5V |
| Huidig - Output (Type): | 20 mA | Huidig - Rustig (Maximum): | 2.5mA |
| Hoog licht: | LM2903DR,LM2903DR-vergelijker |
||
Productomschrijving
LM2903DR-vergelijkingsdifferentiële open-collector, Rail-to-Rail 8-SOIC
Specificaties vanLM2903DR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Lineair | |
| Vergelijkers | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Type | Differentieel |
| Aantal elementen | 2 |
| Uitvoertype | Open-collector, spoor naar spoor |
| Spanning - Voeding, enkel/tweevoudig (±) | 2V ~ 36V, ±1V ~ 18V |
| Spanning - Input Offset (Max) | 7mV @ 30V |
| Stroom - Input Bias (Max) | 0.25μA @ 5V |
| Stroom - Uitgang (type) | 20 mA |
| Stroom - stilstand (maximaal) | 2.5 mA |
| CMRR, PSRR (type) | - |
| Verspreidingsvertraging (maximaal) | - |
| Hysteresis | - |
| Werktemperatuur | -40 °C ~ 125 °C |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breedte) |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | 8-SOIC |
| Basisproductnummer | LM2903 |
Kenmerken vanLM2903DR
• Nieuwe LM393B en LM2903B
• Verbeterde specificaties van versie B
Maximale kracht: tot 38 V
¢ ESD-classificatie (HBM): 2k V
¢ laag inslagverschil: 0,37 mV
️ lage input bias stroom: 3,5 nA
¢ lage voedingsstroom: 200 μA per comparator
Een snellere reactietijd van 1 μsec
- Verlengd temperatuurbereik voor LM393B
Verkrijgbaar in kleine 2 x 2 mm WSON-verpakkingen
• B-versie is een drop-in vervanging voor LM293, LM393 en LM2903, A en V versies
• Het bereik van de ingangsspanning voor de gemeenschappelijke modus omvat de grondspanning
• Differentiële invoerspanningsbereik gelijk aan maximale nominale voedingsspanning: ±38 V
• Lage uitgangssaturatiespanning
• Output compatibel met TTL, MOS en CMOS
Toepassingen vanLM2903DR
• Vacuümrobot
• Eenfasige UPS
• Server PSU
• Draadloos elektrisch gereedschap
• Draadloze infrastructuur
• Aanvragen
• Automatisering van gebouwen
• Fabriekautomatisering en -controle
• Motor aandrijvingen
• Infotainment & cluster
Milieuclassificaties en exportclassificaties vanLM2903DR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
