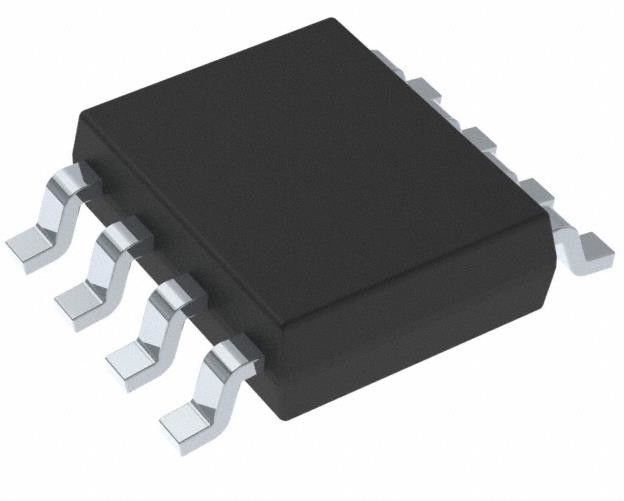

TPS5430MDDAREP Buck Schakelregulator IC Positief instelbaar 1.221V 1 Uitgang 3A
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS5430MDDAREP |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Functie: | Aftreden | Configuratie van de output: | Positief |
|---|---|---|---|
| Topologie: | Bok | Uitvoertype: | Verstelbaar |
| Aantal Output: | 1 | Ingevoerd voltage - (Min): | 5.5V |
| Spanning - Invoer (max): | 36 V | Spanning - Uitgang (min/vast): | 1.221V |
| Hoog licht: | TPS5430MDDAREP,Positief Regelbaar Buck Switching Regulator IC,TPS5430MDDAREP Buck Schakelregulator IC |
||
Productomschrijving
TPS5430MDDAREP Buck Schakelregulator IC Positief instelbaar 1.221V 1 Uitgang 3A
IC REG BUCK ADJ 3A 8SOPWR
Specificaties vanTPS5430MDDAREP
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Spanningsregulatoren - DC-DC-schakelregulatoren | |
| Mfr | Texas Instruments |
| Reeks | SWIFTTM |
| Pakket | Tape & Reel (TR) |
| Productstatus | Actief |
| Functie | Stap naar beneden |
| Configuratie van de output | Positief |
| Topologie | Buck. |
| Uitvoertype | Verstelbaar |
| Aantal output | 1 |
| Spanning - Input (min) | 5.5V |
| Spanning - Invoer (max) | 36 V |
| Spanning - Uitgang (min/vast) | 1.221V |
| Spanning - Uitgang (max) | 32.04V |
| Stroom - Uitgang | 3A |
| Frequentie - Overstappen | 500 kHz |
| Synchrone rechtgever | - Nee, niet echt. |
| Werktemperatuur | -55°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-PowerSOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 8-SO PowerPad |
| Basisproductnummer | TPS5430 |
Kenmerken vanTPS5430MDDAREP
* Breed inlaatspanningsbereik: 5,5 V tot 36 V
* Tot 3-A Continuous (4-A Peak) Output
* Hoge efficiëntie tot 95% mogelijk gemaakt door geïntegreerde MOSFET-switch van 110 mQ
* Breed uitgangsspanningsbereik: verstelbaar tot 1,22 V met een aanvankelijke nauwkeurigheid van 1,5%
* Interne compensatie vermindert het aantal externe onderdelen
* Vaste 500-kHz schakelfrequentie voor kleine filtergrootte
* Verbeterde lijnregulatie en TransientResponse door Input Voltage Feed Forward
* Systeem beschermd door overstromingsbeperking, overspanningsbescherming en thermische uitschakeling
* -55°C tot 125°C WerkpuntTemperatuurbereik
* Verkrijgbaar in een klein thermisch versterkt 8-PinSOIC PowerPADTM-pakket
Toepassingen vanTPS5430MDDAREP
• Industriële en auto-audio-voedingsmiddelen
• Batterijladers, LED-toepassingen met een hoog vermogen
• 12-V/24-V verdeelde stroomsystemen
Milieuclassificaties en exportclassificaties vanTPS5430MDDAREP
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
