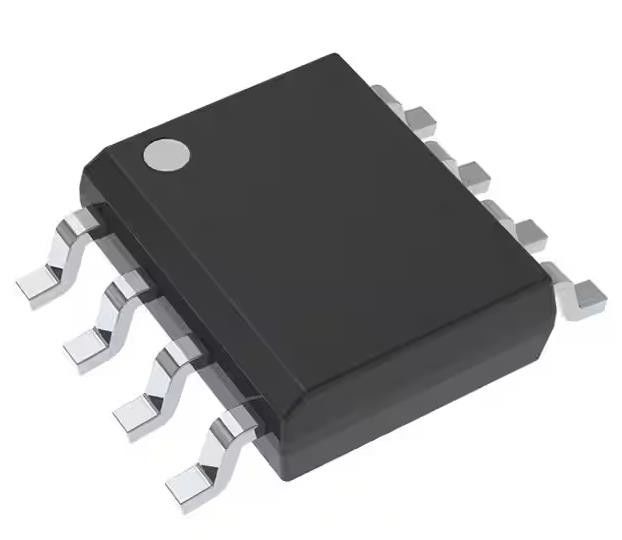

TL2843BDR-8 Voorste regelaar Positieve uitgang DC-DC Controller IC 8-SOIC
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TL2843BDR-8 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Uitvoertype: | Transistorbestuurder | Functie: | Step-up, step-up/step-down |
|---|---|---|---|
| Configuratie van de output: | Positief | Topologie: | De verhoging, Flyback, door:sturen |
| Aantal Output: | 1 | Outputfasen: | 1 |
| Voltage - Levering (Vcc/Vdd): | 7.6V ~ 30V | Frequentie - Omschakeling: | Tot 500 kHz |
| (Maximum) plichtscyclus: | 96% | Werktemperatuur: | -40 °C ~ 85 °C (TA) |
| Hoog licht: | TL2843BDR-8,TL2843BDR-8 DC-DC Controller IC |
||
Productomschrijving
TL2843BDR-8 Voorste regelaar Positieve uitgang DC-DC Controller IC 8-SOIC
Stepping-up, Flyback, Forward Regulator Positive Output Step-up, Step-up/Step-down DC-DC Controller IC 8-SOIC
Specificaties vanTL2843BDR-8
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| DC-DC-schakelaars | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Productstatus | Actief |
| Uitvoertype | Transistorschauffeur |
| Functie | Stap-op, stap-op/stap-af |
| Configuratie van de output | Positief |
| Topologie | Boost, Flyback, Vooruit |
| Aantal output | 1 |
| Fases van de productie | 1 |
| Spanning - Voeding (Vcc/Vdd) | 7.6V ~ 30V |
| Frequentie - Overstappen | tot 500 kHz |
| Werkcyclus (maximaal) | 96% |
| Synchrone rechtgever | - Nee, niet echt. |
| Clock Sync | - Nee, niet echt. |
| Seriële interfaces | - |
| Beheersfuncties | Frequentieregeling |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 8-SOIC |
| Basisproductnummer | TL2843 |
kenmerken van BAT46W-E3-08
* Lage startstroom (< 0,5 mA)
• Verminderde oscillatorontladingsstroom
• Werk in de huidige modus tot 500 kHz
• Automatische compensatie voor doorstuur
• Vergrendeling PWM voor cyclus-voor-cyclusstroombeperking
• Interne afgeknipte referentie met onderspanningssluiting
• High-Current Totem-Pole Output Onderspanning Lockout Met Hysteresis
• Dubbele polsstilstand
Inleiding van BAT46W-E3-08
Geval: SOD-123
Gewicht: ongeveer 10,3 mg
Verpakkingscodes/opties:
18/10K per 13" rol (8 mm band), 10K per doos
08/3K per 7" rol (8 mm band), 15K per doos
Milieuclassificaties en exportclassificaties vanTL2843BDR-8
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
