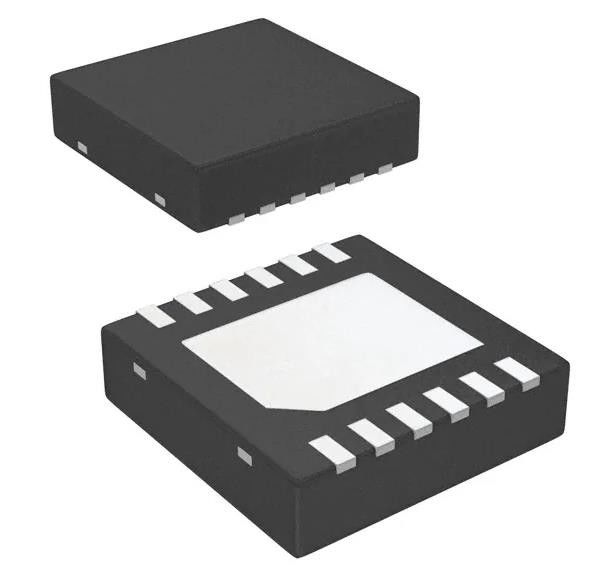

LP38798SDX-ADJ/NOPB lineaire spanningsregelaar IC met 1 uitgang 800mA 12-WSON
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LP38798SDX-ADJ/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Aantal regelgevers: | 1 | Ingevoerd voltage - (Maximum): | 20V |
|---|---|---|---|
| Voltage - (Min/Vaste) Output: | 1.2V | Voltage - (Maximum) Output: | 19.8V |
| Spanningsuitval (Max): | 1.1V @ 800mA | Huidig - Output: | 800mA |
| Huidig - Rustig (IQ): | 1.4 mA | Huidig - (Maximum) Levering: | 2.2 mA |
| PSRR: | 60dB (1kHz) | Beschermingseigenschappen: | Over Stroom, over Temperatuur, Kortsluiting |
Productomschrijving
LP38798SDX-ADJ/NOPB lineaire spanningsregelaar IC met 1 uitgang 800mA 12-WSON
IC REG LIN POS ADJ 800MA 12WSON
Specificaties vanLP38798SDX-ADJ/NOPB
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Spanningsregulatoren - lineair | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Configuratie van de output | Positief |
| Uitvoertype | Verstelbaar |
| Aantal toezichthouders | 1 |
| Spanning - Invoer (max) | 20V |
| Spanning - Uitgang (min/vast) | 1.2V |
| Spanning - Uitgang (max) | 19.8V |
| Spanningsverlies (max) | 1.1V @ 800mA |
| Stroom - Uitgang | 800 mA |
| Stroom - stilstand (Iq) | 1.4 mA |
| Stroom - Voeding (max) | 2.2 mA |
| PSRR | 60 dB (1 kHz) |
| Beheersfuncties | Inzetten |
| Beschermingsfuncties | Overstroom, overtemperatuur, kortsluiting |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 12-WFDFN Blootgestelde pad |
| Verpakking van de leverancier | 12-WSON (4x4) |
| Basisproductnummer | LP38798 |
Kenmerken vanLP38798SDX-ADJ/NOPB
• Breed werkingsspanningsbereik: 3 V tot 20 V
• Ultralaag uitgangsgeluid: 5 μVRMS (10 Hz tot 100 kHz)
• Hoge PSRR: 90 dB bij 10 kHz, 60 dB bij 100 kHz
• ±1% startnauwkeurigheid van de uitgangsspanning (TJ = 25°C)
• Zeer lage uitval: 200 mV (typisch) bij 800 mA
• Stabiel met keramische of tantalum uitgangscondensatoren
• Uitstekende lijn- en ladingtransitieve reactie
• Stromlimiet en overtemperatuurbescherming
• Maak een aangepast ontwerp met de LP38798 met de WEBENCH® Power Designer
Toepassingen vanLP38798SDX-ADJ/NOPB
• RF-stroomvoorzieningen: PLL's, VCO's, mixers, LNA's
• Telecominfrastructuur
• Draadloze infrastructuur
• Instrumenten met een zeer geruisloos geluid
• Precieze voedingsmiddelen
• High-speed, high-precision data-converters
Milieuclassificaties en exportclassificaties vanLP38798SDX-ADJ/NOPB
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
