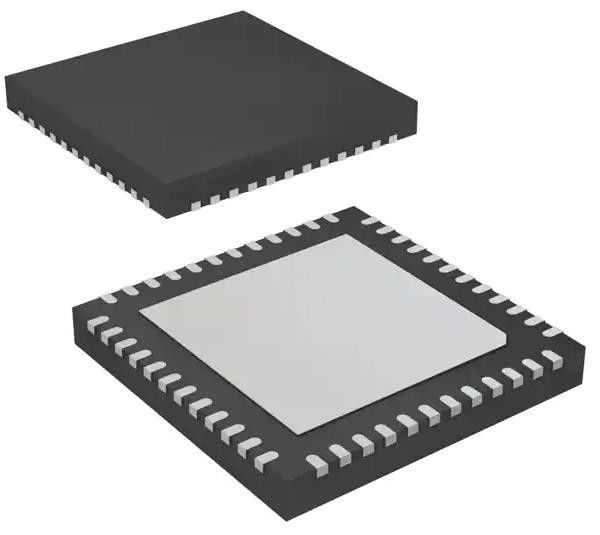

DAC3283IRGZR Digitale aan Analoge Convertor met 16 bits 2 48-VQFN (7x7)
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | DAC3283IRGZR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal Beetjes: | 16 | Aantal D/A-Convertors: | 2 |
|---|---|---|---|
| Regelende Tijd: | 10.4ns (type) | Voltage - Levering, Analogon: | 3V ~ 3,6V |
| Voltage - Digitale Levering,: | 1.7V ~ 1.9V | INL/DNL (LSB): | ±4, ±2 |
| Werktemperatuur: | -40 °C ~ 85 °C | Gegevensinterface: | LVDS - Parallel |
| Hoog licht: | Digitale aan Analoge Convertor met 16 bits,DAC3283IRGZR digitale aan Analoge Convertor |
||
Productomschrijving
DAC3283IRGZR 16 bit digitale naar analoge converter 2 48-VQFN (7x7)
IC DAC 16BIT A-OUT 48VQFN
Specificaties van DAC3283IRGZR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Digitale-analoogconverters (DAC) | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Productstatus | Actief |
| Aantal bits | 16 |
| Aantal D/A-omvormers | 2 |
| Tijd van afwikkeling | 10.4ns (type) |
| Uitvoertype | Stroom - niet-gebufferd |
| Differentiële output | - Ja, dat klopt. |
| Gegevensinterface | LVDS - Parallel |
| Referentietype | Externe, interne |
| Spanning - Voeding, analoog | 3V ~ 3,6V |
| Spanning - Voeding, digitaal | 1.7V ~ 1.9V |
| INL/DNL (LSB) | ±4, ±2 |
| Architectuur | Stroomzuiger |
| Werktemperatuur | -40 °C ~ 85 °C |
| Pakket / doos | 48-VFQFN Blootgestelde pad |
| Verpakking van de leverancier | 48-VQFN (7x7) |
| Montage-type | Oppervlakte |
| Basisproductnummer | DAC3283 |
KenmerkenvanDAC3283IRGZR
* Dual, 16-Bit,800 MSPS DACS
* 8-bits LVDS-invoerdatabus
- Byte-wide interleaved data-load
- 8 FIFO-invoer voor monsters
- Optioneel gegevenspatrooncontroleur
* Multi-DAC synchronisatie
* Selecteerbare 2x-4x interpolatiefilters
- Stopbandverdunning > 85 dB
* Fs/2 en + Fs/4 Grobemengers
* Digitale kwadraturemodulatorcorrectie
- Verbetering van de winst, de fase en de compensatie
* Temperatuursensor
* 3- of 4-draad seriebesturingsinterface
* On-chip 1.2-V referentie
* Differentiële schaalbare uitslag: 2 tot 20 mA
* Single Carrier TM1 WCDMA ACLR: 82 dBc bij fout = 122,88 MHz
* laag vermogen: 1,3 W bij 800 MSPS
* Ruimtebesparend pakket: 48-pin 7x7mm QFN
ToepassingenvanDAC3283IRGZR
* Cellulaire basisstations
* Verscheidenheid overbrengen
* Breedbandcommunicatie
* Digitale synthese
Milieuclassificaties en exportclassificaties vanDAC3283IRGZR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
