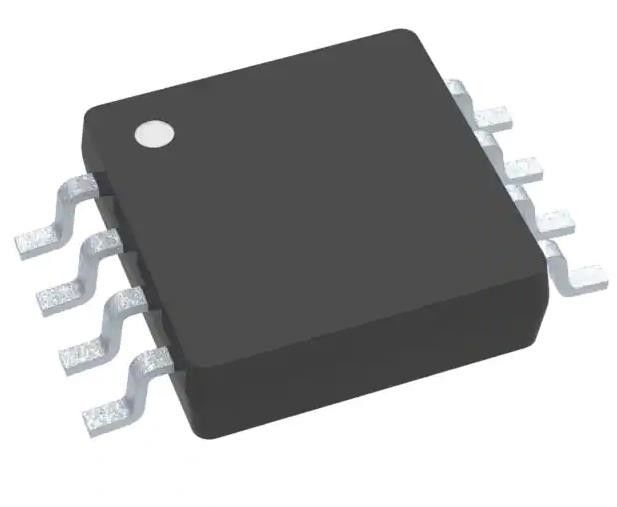

LM5009MMX/NOPB Buck Schakelregelaar IC 2,5V 150mA 8-TSSOP
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM5009MMX/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Ingevoerd voltage - (Min): | 9.5V | Ingevoerd voltage - (Maximum): | 95V |
|---|---|---|---|
| Voltage - (Min/Vaste) Output: | 2.5V | Voltage - (Maximum) Output: | 85V |
| Huidig - Output: | 150mA | Frequentie - Omschakeling: | Geen |
| Werktemperatuur: | -40°C ~ 125°C (TJ) | Aantal Output: | 1 |
Productomschrijving
LM5009MMX/NOPB Buck Schakelregulator IC 2.5V 150mA 8-TSSOP
Buck Switching Regulator IC Positief verstelbaar 2.5V 1 Uitgang 150mA 8-TSSOP, 8-MSOP (0.118", 3.00mm Breedte)
Specificaties van LM5009MMX/NOPB
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - DC-DC-schakelregulatoren | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Functie | Stap naar beneden |
| Configuratie van de output | Positief |
| Topologie | Buck. |
| Uitvoertype | Verstelbaar |
| Aantal output | 1 |
| Spanning - Input (min) | 9.5V |
| Spanning - Invoer (max) | 95 V |
| Spanning - Uitgang (min/vast) | 2.5V |
| Spanning - Uitgang (max) | 85 V |
| Stroom - Uitgang | 150 mA |
| Frequentie - Overstappen | - |
| Synchrone rechtgever | - Nee, niet echt. |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-TSSOP, 8-MSOP (0,118", 3,00 mm breedte) |
| Verpakking van de leverancier | 8-VSSOP |
| Basisproductnummer | LM5009 |
KenmerkenvanLM5009MMX/NOPB
• Nieuwere product: LM5163 100-V, 0,5-A synchrone buck DC/DC converter
• Geïntegreerde N-kanaal MOSFET
• 150 mA uitgangsstroomcapaciteit
• Ultra-snelle voorbijgaande reactie
• Geen luscompensatie vereist
• VIN-feedforward zorgt voor een constante bedrijfsfrequentie
• Schakelfrequentie kan 600 kHz overschrijden
• Een zeer efficiënte werking
• 2% nauwkeurige 2,5-V-feedback van 40°C tot +125°C
• Interne startregulator
• Intelligente grensbeveiliging van de stroom
• Externe afsluitingsregeling
• Thermische uitschakeling
• 8-pin VSSOP en thermisch verbeterde 8-pin WSON-pakketten
ToepassingenvanLM5009MMX/NOPB
• Verwijderingsinstallatie voor warmteafzuigers voor klassieke lineaire regelgevende toepassingen
• 12-V, 24-V, 36-V en 48-V gerectificeerde wisselstroomsystemen
• Niet-geïsoleerde elektriciteitsvoorzieningen met ladinggekoppeld wisselstroomnet
• LED-stroombron
Milieu- en exportclassificatiesvanLM5009MMX/NOPB
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
