LM43602AQPWPRQ1 Buck Schakelregelaar IC 1V 1 Uitgang 2A 16-Power
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM43602AQPWPRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Ingevoerd voltage - (Maximum): | 36 V | Ingevoerd voltage - (Min): | 3.5V |
|---|---|---|---|
| Voltage - (Min/Vaste) Output: | 1V | Voltage - (Maximum) Output: | 28V |
| Huidig - Output: | 2A | Frequentie - Omschakeling: | 200kHz ~ 2.2MHz |
Productomschrijving
LM43602AQPWPRQ1 Buck Schakelregulator IC 1V 1 Uitgang 2A 16-Power

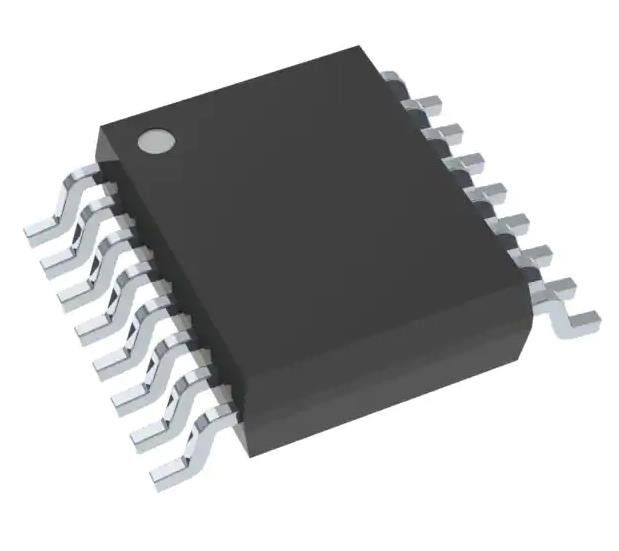

Buck Switching Regulator IC Positief verstelbaar 1V 1 Uitgang 2A 16-PowerTSSOP (0,173", 4,40mm Breedte)
Specificaties van LM43602AQPWPRQ1
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - DC-DC-schakelregulatoren | |
| Mfr | Texas Instruments |
| Reeks | Automobilerij, AEC-Q100, SIMPLE SWITCHER® |
| Pakket | Tape & Reel (TR) |
| Productstatus | Actief |
| Functie | Stap naar beneden |
| Configuratie van de output | Positief |
| Topologie | Buck. |
| Uitvoertype | Verstelbaar |
| Aantal output | 1 |
| Spanning - Input (min) | 3.5V |
| Spanning - Invoer (max) | 36 V |
| Spanning - Uitgang (min/vast) | 1V |
| Spanning - Uitgang (max) | 28V |
| Stroom - Uitgang | 2A |
| Frequentie - Overstappen | 200 kHz ~ 2,2 MHz |
| Synchrone rechtgever | - Ja, dat klopt. |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 16-PowerTSSOP (0,173", 4,40 mm breedte) |
| Verpakking van de leverancier | 16-HTSSOP |
| Basisproductnummer | LM43602 |
KenmerkenvanLM43602AQPWPRQ1
• Geschikt voor automobieltoepassingen
• AEC-Q100 gekwalificeerd met de volgende resultaten:
• 27-μA stilstandstroom in regel
• Hoge efficiëntie bij lichte belasting (DCM en PFM)
• Voldoet aan EN55022/CISPR 22 EMI-normen
• Geïntegreerde synchrone rectificatie
• Verstelbaar frequentiebereik: 200 kHz tot 2,2 MHz (standaard 500 kHz)
• Frequentie synchronisatie met externe klok
• Interne compensatie
• Stabiel bij bijna elke combinatie van keramische, polymeer-, tantaal- en aluminiumcapacitoren
• Kracht-Goede vlag
• Een zachte start naar een vooraf bepaalde belasting
• Interne zachte start: 4,1 ms
• Verlengbare tijd voor zachte start door externe condensatoren
• Outputspanningsopsporingscapaciteit
• Precisie programma systeem UVLO
• Output kortsluitbescherming met Hiccup-modus
• Bescherming tegen overtemperatuur bij thermische uitschakeling
• Maak een aangepast ontwerp met de LM43602-Q1 met de WEBENCH® Power Designer
ToepassingenvanLM43602AQPWPRQ1
• Sub-AM-band Automotive
• Industriële energievoorzieningen
• Algemene doelgroep VIN-verordening
• Hoge-efficiëntie-regeling van het laadpunt
• Telecommunicatiesystemen
Milieu- en exportclassificatiesvanLM43602AQPWPRQ1
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
