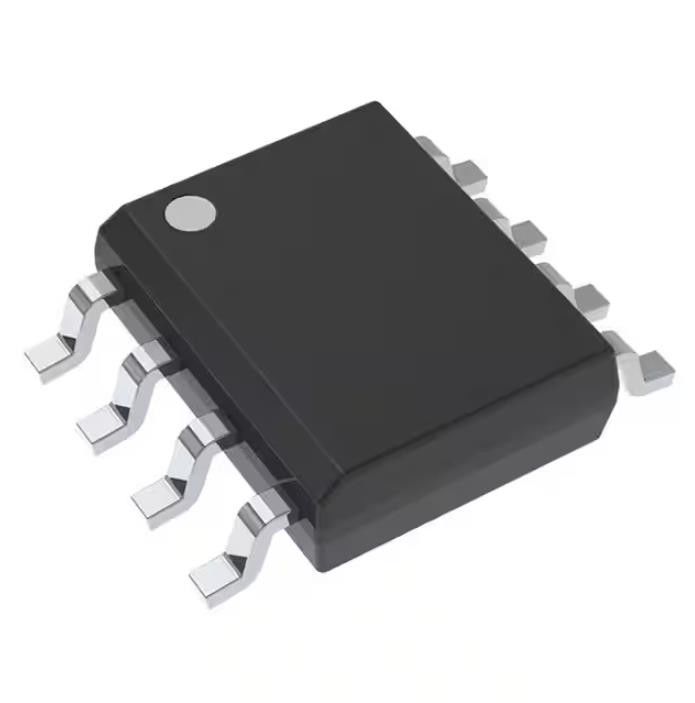

UCC2813QDR-3Q1 Stroomschakelaar Ics Ic Reg Ctrlr Mult Topologie 8soic
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | UCC2813QDR-3Q1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Outputtype van de productstatus: | Actief | Outputtype: | Transistorbestuurder |
|---|---|---|---|
| Functie: | Voer op, voer/Stap - neer op | Outputconfiguratie: | Positief |
| Topologie: | Verhoging, Flyback, Voorwaartse Convertor | Aantal Output: | 1 |
| Outputfasen: | 1 | Voltage - Levering (Vcc/Vdd): | 3.6V ~ 12V |
Productomschrijving
UCC2813QDR-3Q1 Stroomschakelaar Ics Ic Reg Ctrlr Mult Topologie 8soic
Boost, Flyback, Forward Converter Regelaar Positief Uitgang Step-Up, Step-Up/Step-Down DC-DC Controller IC 8-SOIC
Specificaties van UCC2813QDR-3Q1
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| DC DC-schakelcontrollers | |
| Mfr | Texas Instrumenten |
| Serie | Automobiel, AEC-Q100 |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Uitgangstype | Transistor stuurprogramma |
| Functie | Step-up, step-up/step-down |
| Uitgangsconfiguratie | Positief |
| Topologie | Boost, Flyback, Forward Converter |
| Aantal uitgangen | 1 |
| Uitgangsfasen | 1 |
| Spanning - Voeding (Vcc/Vdd) | 3,6V ~ 12V |
| Frequentie - Schakelen | - |
| Plichtscyclus (Max) | 99% |
| Synchrone gelijkrichter | Nee |
| Klok synchronisatie | Nee |
| Seriële interfaces | - |
| Besturingsfuncties | Frequentiecontrole |
| Bedrijfstemperatuur | -40°C ~ 125°C (TJ) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 8-SOIC (0,154", 3,90 mm breed) |
| Toestelpakket leverancier | 8-SOIC |
| Basisproductnummer | UCC2813 |
Kenmerken vanUCC2813QDR-3Q1
• Gekwalificeerd voor automobieltoepassingen
• AEC-Q100 gekwalificeerd met de volgende resultaten:
– Apparaattemperatuurklasse 1: –40°C tot 125°C TA
– Apparaat HBM classificatie niveau 2: 2 kV
– Apparaat CDM-classificatieniveau C5: 1000 V
• 100 µA typische startvoedingsstroom
• 500 µA typische bedrijfsvoedingsstroom
• Werking tot 1 MHz
• Interne zachte start
• Interne fout zachte start
• Interne toonaangevende onderdrukking van het stroomdetectiesignaal
• 1-A totempaaluitgang
• Typische respons van 70 ns van stroomdetectie op gatedrive-uitgang
• 1,5% tolerantie spanningsreferentie
• Dezelfde pinout als de UCC3802-apparaat-, UC3842-apparaat- en UC3842A-apparaatfamilies
toepassingenvanUCC2813QDR-3Q1
• Voedingen voor auto's
• Hulpstroomvoorziening voor hybride en elektrische auto's
• AC- en DC-voedingen
Milieu- en exportclassificaties vanUCC2813QDR-3Q1
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
