Automobielpmic de Machtsschakelaar ICs TPS65941111RWERQ1 van 17mA aec-Q100
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS65941111RWERQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Reeks: | Automobiel, aec-Q100 | pakket: | Band & Spoel (RT) |
|---|---|---|---|
| Productstatus: | Actief | Toepassingen: | Automobiel |
| Huidig - Levering: | 17mA | Voltage - Levering: | 2.8V ~ 5.5V |
| Werkende temperatuur: | -40°C ~ 125°C (Ta) | Opzettend Type: | De oppervlakte zet, Bevochtigbare Flank op |
| Hoog licht: | TPS65941111RWERQ1,AEC Q100 Automobielpmic,17mA automobielpmic |
||
Productomschrijving
TPS65941111RWERQ1 Stroomschakelaar Ics 296-Tps65941111rwerq1tr-Nd

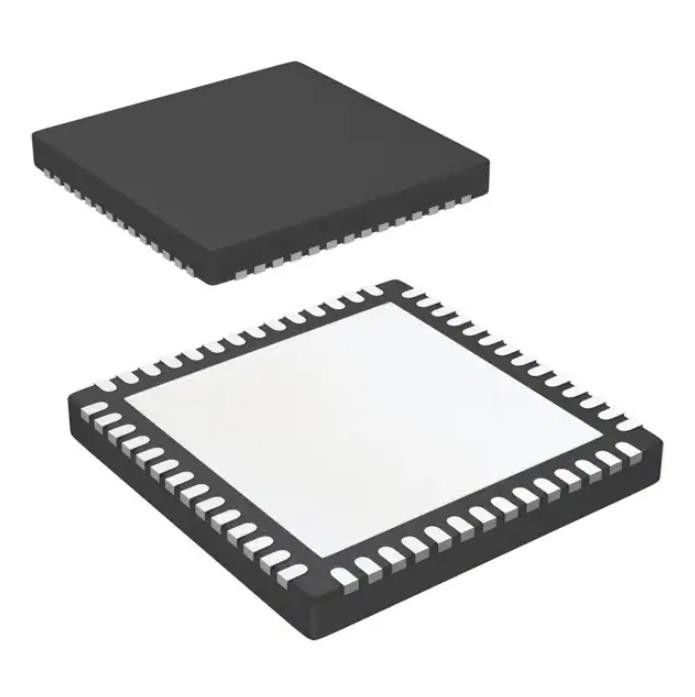

Automotive PMIC 56-VQFNP (8x8)
Specificaties van TPS65941111RWERQ1
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Energiebeheer - Gespecialiseerd | |
| Mfr | Texas Instrumenten |
| Serie | Automobiel, AEC-Q100 |
| Pakket | Band & Spoel (TR) |
| product status | Actief |
| toepassingen | Automobiel |
| Huidige voorraad | 17mA |
| Spanning - voeding | 2,8V ~ 5,5V |
| Bedrijfstemperatuur | -40°C ~ 125°C (TA) |
| Montage type | Opbouwmontage, bevochtigbare flank |
| Pakket / koffer | 56-VFQFN blootliggende pad |
| Toestelpakket leverancier | 56-VQFNP (8x8) |
| Basisproductnummer | TPS65941111 |
Kenmerken vanTPS65941111RWERQ1
• Gekwalificeerd voor automobieltoepassingen
• AEC-Q100 gekwalificeerd met de volgende resultaten:
– Apparaat werkt van 3 V tot 5,5 V ingangsvoeding
– Apparaattemperatuurklasse 1: –40°C tot +125°C bedrijfstemperatuurbereik
– Apparaat HBM classificatie niveau 2
– Apparaat CDM-classificatieniveau C4A
• Voldoet aan functionele veiligheid
– Ontwikkeld voor functionele veiligheidstoepassingen
– Documentatie beschikbaar om ISO 26262-systeemontwerp tot ASIL-D te ondersteunen
– Documentatie beschikbaar ter ondersteuning van het IEC 61508-systeemontwerp tot SIL-3
- Systematische capaciteit tot ASIL-D
– Hardware-integriteit tot ASIL-D
– Ingangsspanningsbewaking en overspanningsbeveiliging
– Onder-/overspanningsbewaking en overstroom
monitoren op alle uitgangsvoedingsrails
– Watchdog met selecteerbare trigger / Q&A-modus
– Twee foutsignaalmonitors (ESM's) met
selecteerbaar niveau / PWM-modus
– Thermische bewaking met waarschuwing voor hoge temperatuur en thermische uitschakeling
- Bit-integriteit (CRC) foutdetectie op interne configuratieregisters en niet-vluchtig geheugen (NVM)
• Laag energieverbruik
– 2 μA typische uitschakelstroom
– 7 μA typisch in de modus alleen back-upvoeding
– 20 μA typisch in stand-bymodus met laag vermogen
• Vijf step-down geschakelde voeding (BUCK) regelaars:
- 0,3 V tot 3,34 V uitgangsspanningsbereik in stappen van 5, 10 of 20 mV
– Eén met 4 A, drie met 3,5 A en één met 2 A uitgangsstroomcapaciteit
– Flexibele meerfasige capaciteit voor vier BUCK's: tot 14 A uitgangsstroom van een enkele rail
– Kortsluit- en overstroombeveiliging
– Interne softstart voor inschakelstroombegrenzing
– 2,2 MHz / 4,4 MHz schakelfrequentie
- Mogelijkheid om te synchroniseren met externe klokinvoer
• Drie low-dropout (LDO) lineaire regelaars met configureerbare bypass-modus
- 0,6 V tot 3,3 V uitgangsspanningsbereik met stappen van 50 mV in lineaire regelmodus
toepassingenvanTPS65941111RWERQ1
• Automotive infotainment en digitaal cluster, navigatiesystemen, telematica, carrosserie-elektronica en verlichting
• Geavanceerd rijhulpsysteem (ADAS)
• Industriële besturing en automatisering
Milieu- en exportclassificaties vanTPS65941111RWERQ1
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | Niet toepasbaar |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
