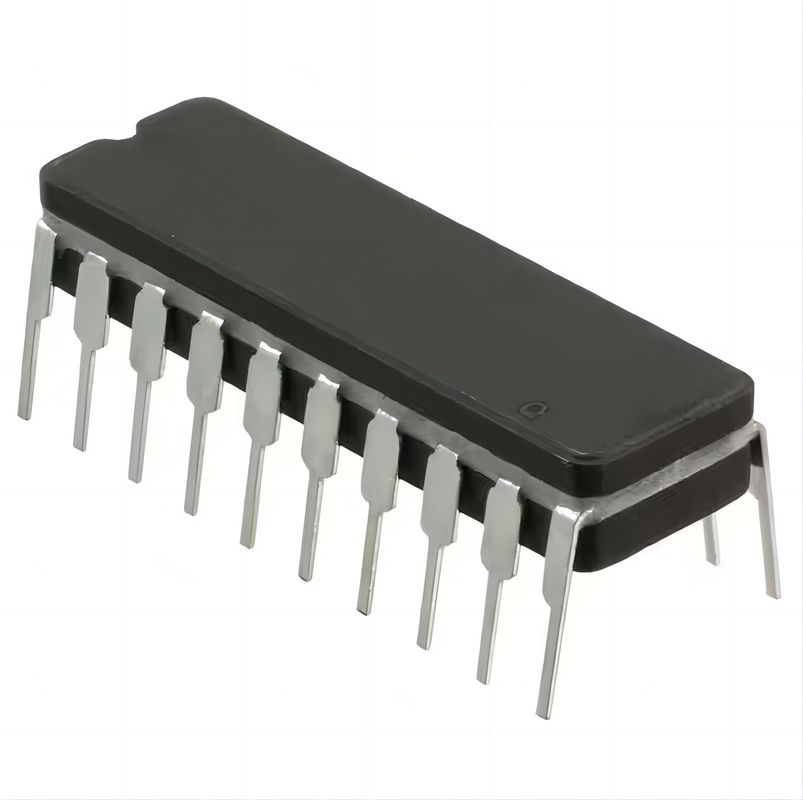

IDT54FCT373ATDB D-type transparante vergrendeling 1 kanaal
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | IDT54FCT373ATDB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Het Pakket van het leveranciersapparaat: | 20-CDIP | Werkende temperatuur: | -55°C ~ 125°C |
|---|---|---|---|
| Vertragingstijd - Propagatie: | 9.8ns | Onafhankelijke Kringen: | 1 |
| Voltage - Levering: | 4.5V ~ 5.5V | Outputtype: | Tri-staat |
| Kring: | 8:8 | Logicatype: | D-type Transparante Klink |
| Markeren: | IDT54FCT373ATDB,D-type transparante vergrendeling,transparante D-vergrendeling |
||
Productomschrijving
IDT54FCT373ATDB D-type transparant vergrendelbaar 1 kanaal 8:8 IC driestaten 20-CDIP
54FCT373 - SNELLE CMOS OCTAL TRANS
Specificaties van IDT54FCT373ATDB
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Logica | |
| Vergrendelingen | |
| Mfr | IDT, Integrated Device Technology Inc |
| Serie | - |
| Pakket | Massa |
| product status | Actief |
| Logisch type | D-type transparante vergrendeling |
| Circuit | 8:08 |
| Uitgangstype | Driestaten |
| Spanning - voeding | 4,5V ~ 5,5V |
| Onafhankelijke circuits | 1 |
| Vertragingstijd - Voortplanting | 9,8ns |
| Stroom - Uitvoer hoog, laag | - |
| Bedrijfstemperatuur | -55°C ~ 125°C |
| Montage type | Door Gat |
| Pakket / koffer | 20-CDIP (0,300", 7,62 mm) |
| Toestelpakket leverancier | 20-CDIP |
| Basisproductnummer | 54FCT373 |
FunctiesvanIDT54FCT373ATDB
• Standaard-, A- en C-klassen
• Lage ingangs- en uitgangslekkage ≤1µA (max.)
• CMOS-vermogensniveaus
• Echte TTL invoer- en uitvoercompatibiliteit:
– VOH = 3,3V (normaal)
– VOL = 0,3V (normaal)
• Hoge Drive-uitgangen (-15mA IOH, 48mA IOL)
• Voldoet aan of overtreft JEDEC standaard 18 specificaties
• Militair product dat voldoet aan MIL-STD-883, klasse B en DESC vermeld (dubbel gemarkeerd)
• Uitgeschakelde uitgangen maken "live invoeging" mogelijk
• Verkrijgbaar in de volgende pakketten:
– Industrieel: SOIC, SSOP, QSOP
– Militair: CERDIP, LCC
BeschrijvingenvanIDT54FCT373ATDB
De FCT373 is een octaal transparant slot gebouwd met behulp van een geavanceerde dual metal CMOS-technologie.Deze octale vergrendelingen hebben uitgangen met 3 toestanden en zijn bedoeld voor busgeoriënteerde toepassingen.De flip-flops lijken transparant voor de gegevens wanneer Latch Enable (LE) hoog is.Wanneer LE laag is, worden de gegevens die voldoen aan de insteltijd vergrendeld.Gegevens verschijnen op de bus wanneer de Output Enable (OE) laag is.Wanneer OE hoog is, bevindt de busuitgang zich in de toestand met hoge impedantie.
Milieu- en exportclassificatiesvan IDT54FCT373ATDB
| ATTRIBUUT | BESCHRIJVING |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
