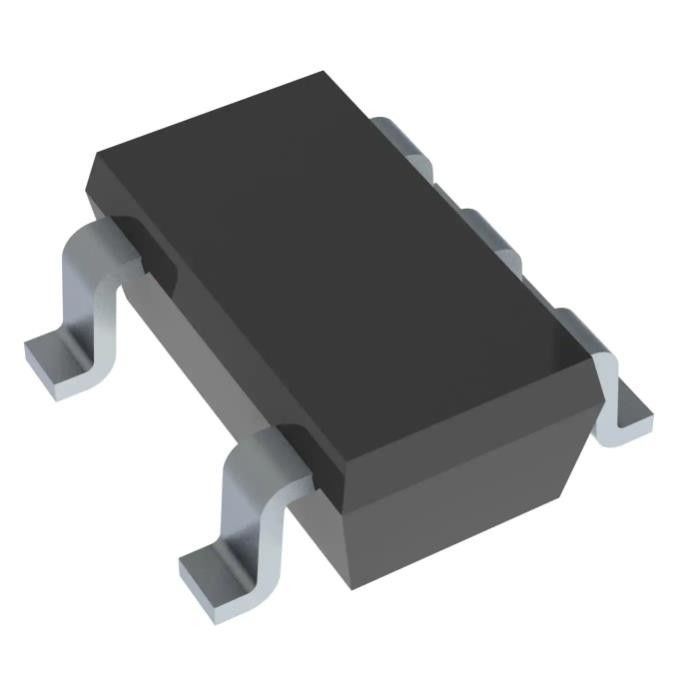

IGBT SOT23-5 Low Side Gate Driver IC 4A UCC27519DBVR Niet-inverterend
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | UCC27519DBVR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Programmeerbare de digi-Sleutel van de productstatus: | Actief | Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet |
|---|---|---|---|
| Gedreven Configuratie: | Laag-kant | Kanaaltype: | Kies uit |
| Aantal Bestuurders: | 1 | Poorttype: | IGBT, N-Channel MOSFET |
| Voltage - Levering: | 4.5V ~ 18V | Huidig - Piekoutput (Bron, Gootsteen): | 4A, 4A |
| Hoog licht: | SOT23-5 Low Side Gate Driver IC,UCC27519DBVR,IGBT Low Side Gate Driver IC |
||
Productomschrijving
UCC27519DBVR Stroomschakelaar Ics Ic Gate Drvr Low-Side Sot23-5
UCC27519DBVR Stroomschakelaar Ics Ic Gate Drvr Low-Side Sot23-5
Low-Side Gate Driver IC Niet-inverterend SOT-23-5
Specificaties van UCC27519DBVR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Poort chauffeurs | |
| Mfr | Texas Instrumenten |
| Serie | - |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Digi-Key Programmeerbaar | Niet geverifieerd |
| Gedreven configuratie | Lage kant |
| Kanaaltype | Enkel |
| Aantal chauffeurs | 1 |
| Type poort | IGBT, N-kanaal MOSFET |
| Spanning - voeding | 4,5V ~ 18V |
| Logische spanning - VIL, VIH | - |
| Stroom - Piekoutput (Source, Sink) | 4A, 4A |
| Invoertype | Niet-inverterend |
| Stijgings-/dalingstijd (type) | 8ns, 7ns |
| Bedrijfstemperatuur | -40°C ~ 140°C (TJ) |
| Montage type | Opbouwmontage |
| Pakket / koffer | SC-74A, SOT-753 |
| Toestelpakket leverancier | SOT-23-5 |
| Basisproductnummer | UCC27519 |
Kenmerken vanUCC27519DBVR
• Voordelig Gate-Driver-apparaat dat superieure vervanging biedt van discrete NPN- en PNP-oplossingen
• Pin-to-Pin-compatibel met TI's TPS2828- en TPS2829-apparaten
• 4-A Peak Source en 4-A Peak Sink symmetrische aandrijving
• Snelle voortplantingsvertragingen (normaal 17 ns)
• Snelle stijg- en daaltijden (standaard 8-ns en 7-ns)
• Bereik van 4,5 V tot 18 V met enkele voeding
• Uitgangen laag gehouden tijdens VDD UVLO (zorgt voor probleemloze werking bij opstarten en uitschakelen)
• CMOS Input Logic Threshold (functie van voedingsspanning met hysteresis)
• Hysteretische logische drempels voor hoge ruisimmuniteit
• EN-pin voor activeringsfunctie (mag geen verbinding zijn)
• Uitgang laag gehouden wanneer ingangspinnen zwevend zijn
• Absolute maximale spanningsniveaus ingangspin niet beperkt door VDD-pin bias-voedingsspanning
• Bedrijfstemperatuurbereik van –40°C tot 140°C
• 5-pins DBV-pakket (SOT-23)
toepassingenvanUCC27519DBVR
• Geschakelde voedingen
• DC-DC-converters
• Companion Gate Driver-apparaten voor digitale vermogenscontrollers
• Zonne-energie, motorbesturing, UPS
• Gate Driver voor opkomende apparaten met een brede bandgap (zoals GaN)
Milieu- en exportclassificaties vanUCC27519DBVR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
Wilt u meer details over dit product weten
