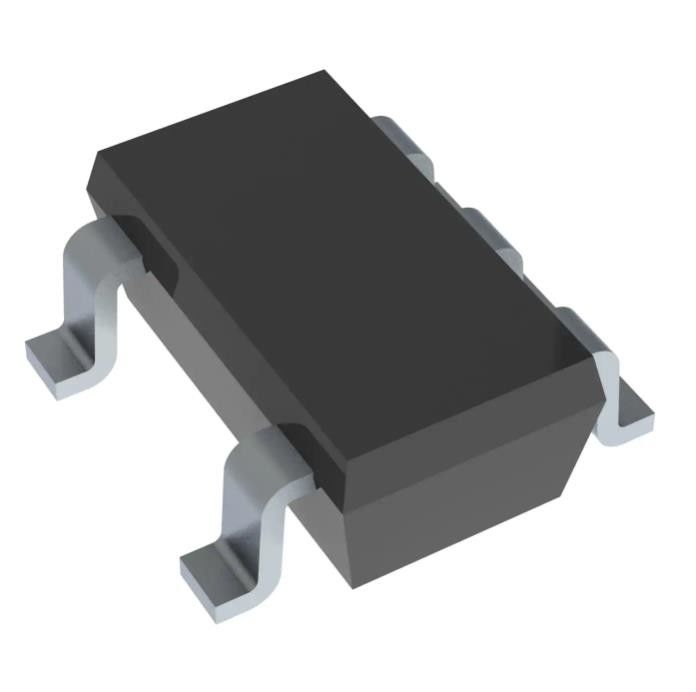

TPS7B6950DBVR Stroomschakelaar Ics Ic Reg Lineair 5v 150ma Sot23-5
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS7B6950DBVR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| De Outputconfiguratie van de productstatus: | Actief | Outputconfiguratie: | Positief |
|---|---|---|---|
| Outputtype: | Vast | Aantal Regelgevers: | 1 |
| Ingevoerd voltage - (Maximum): | 40V | Voltage - (Min/Vaste) Output: | 5V |
| (Maximum) voltageopgeven: | 0.8V @ 100mA | Huidig - Output: | 150mA |
Productomschrijving
TPS7B6950DBVR Stroomschakelaar Ics Ic Reg Lineair 5v 150ma Sot23-5
Lineaire spanningsregelaar IC Positief Vast 1 Uitgang 150mA SOT-23-5
Specificaties van TPS7B6950DBVR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregelaars - lineair | |
| Mfr | Texas Instrumenten |
| Serie | - |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Uitgangsconfiguratie | Positief |
| Uitgangstype | Vast |
| Aantal regelgevers | 1 |
| Spanning - ingang (max.) | 40V |
| Spanning - Uitgang (Min/Vast) | 5V |
| Spanning - Uitgang (Max) | - |
| Spanningsuitval (Max) | 0,8V @ 100mA |
| Huidige uitgang | 150mA |
| Stroom - Rust (Iq) | 25 µA |
| PSRR | 60dB (100Hz) |
| Besturingsfuncties | - |
| Beveiligingsfuncties | Overstroom, te hoge temperatuur, kortsluiting, onderspanningsuitsluiting (UVLO) |
| Bedrijfstemperatuur | -40°C ~ 105°C |
| Montage type | Opbouwmontage |
| Pakket / koffer | SC-74A, SOT-753 |
| Toestelpakket leverancier | SOT-23-5 |
| Basisproductnummer | TPS7B6950 |
Kenmerken vanTPS7B6950DBVR
• 4 V tot 40 V breed VI-ingangsspanningsbereik met maximaal 45 V transiënt
• Maximale uitgangsstroom: 150 mA
• Lage ruststroom (IQ):
– 15 µA typisch bij lichte belastingen
- 25 µA maximaal bij volledige temperatuur
• Typische lage uitvalspanning van 450 mV bij 100 mA belastingsstroom
• Maximaal 10 mV lijnregeling
• Maximale belastingsregeling van 20 mV
• Stabiel met keramische uitgangscondensator met lage ESR (2,2 µF tot 100 µF)
• Vaste opties voor uitgangsspanning van 3,3 V en 5 V
• Geïntegreerde foutbeveiliging:
– Thermische uitschakeling
- Kortsluitingsbeveiliging
• Pakketjes:
- 5-pins SOT-23-pakket
- 4-pins SOT-223-pakket
toepassingenvanTPS7B6950DBVR
• E-meters, Watermeters en Gasmeters
• Apparaten en witgoed
• Brandalarm, rookmelder
• Medische, gezondheids- en fitnesstoepassingen
Milieu- en exportclassificaties vanTPS7B6950DBVR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
Wilt u meer details over dit product weten
